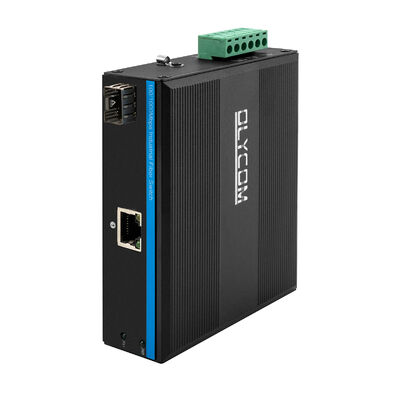

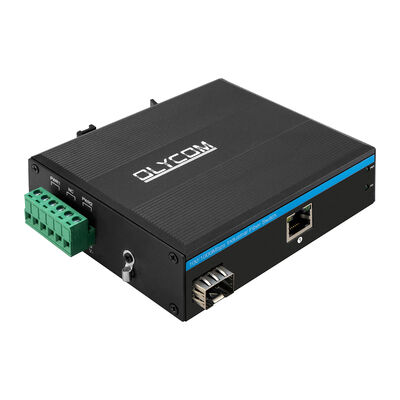

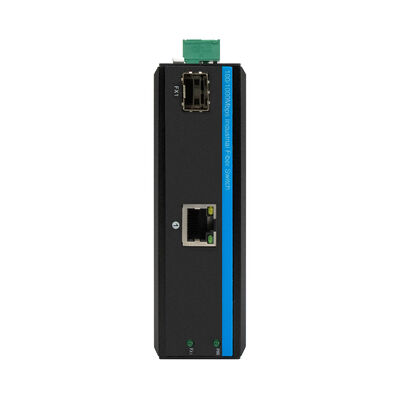

Convertidor de fibra óptica mini de 10/100/1000 Mbps con función POE
Interruptor de red industrial de transmisión estable
Características principales del convertidor de fibra óptica mini
- Admite la alimentación de cámaras IP POE a través del punto de acceso inalámbrico (AP) de 5 categorías de cable Ethernet.
- IEEE 802.3af / at alimentación en 1 puerto RJ45
- 1 x puerto RJ45 de detección automática de 10/100/1000 Mbps
- 1 x puerto de fibra de 100/1000 Mbps
- Protección contra sobretensiones Ethernet de 6KV, se adapta a un entorno exterior hostil
- Admite Auto MDI/MDIX
- Modo de control de flujo: dúplex completo con el estándar IEEE 802.3x, semidúplex con el estándar de contrapresión
- Cumple con IEEE 802.3 10Base-T e IEEE 802.3u 1000Base-TX
- Potencia máxima a 15,4 W según el estándar af, 30 W según el estándar at para cada puerto PoE
- Detecta los modelos PoE de equipos eléctricos.
- Un mecanismo de conmutación de almacenamiento y reenvío
- Temperatura ambiente de funcionamiento: -40 ° ~ 75 ° C
Especificación del convertidor de medios de fibra industrial
|
Nombre del producto
|
Industrial de 10/100/1000 Mbps Convertidor de medios de fibra POE (1F+1TP)
|
|
Nº de modelo
|
IM-PC111GE
|
|
Puerto
|
1 x puerto de fibra de 100/1000 Mbps
SM: 1310 nm/1550 nm, 20 km
1490 nm/1550 nm, 40~120 km
MM: 1310 nm, 2 km
1x10/100/1000M UTP RJ45 (Admite detección automática MDI/MDIX)
|
|
Características de conmutación
|
Modo de transmisión: almacenamiento y reenvío
Ancho de banda del sistema: 40 Gbps (sin atascos de tráfico)
Tamaño de DRAM: 128M Tamaño de Flash: 16M
Tamaño del búfer de paquetes: 4 Mb
|
|
Medios de red
|
10BASE-T: CAT3, CAT4, CAT5 par trenzado no blindado (≤100 m)
100/1000BASE-TX: CAT5 o superior par trenzado blindado (≤100 m)
Puerto de fibra, distancia de transmisión: 20 km, 40 km, 60 km, 80 km, 100 km
|
|
LED
|
Alimentación, red, fibra
|
|

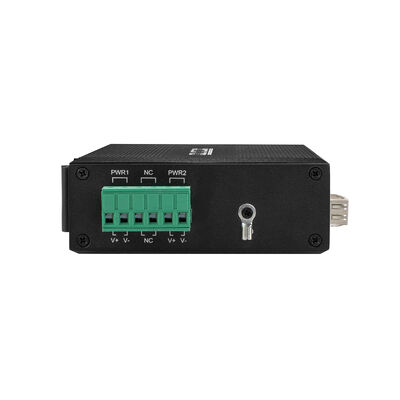

Fuente de alimentación
|
Voltaje de entrada de la fuente de alimentación POE: 48 V (máx. 52 V),
Potencia de salida de la fuente de alimentación PoE única: 15,4 W (puerto 1)
(Estándares 802.3at requieren instrucciones especiales)
|
|
Entorno
|
Temperatura de funcionamiento: -40° ~ 75°C
Temperatura de almacenamiento: -40° ~ 85°C
Humedad de funcionamiento: 10% ~ 90%, sin condensación
Humedad de almacenamiento: 10% ~ 95%, sin condensación
|
|
Estándares de la industria
|
EMI: FCC Parte 15 Subparte B Clase A, EN 55022 Clase A
EMS: EN 61000-4-2 (ESD) Nivel 3, EN 61000-4-3 (RS) Nivel 3, EN 61000-4-4 (EFT) Nivel 3, EN 61000-4-5 (Sobretensión) Nivel 3, EN 61000-4-6 (CS) Nivel 3, EN 61000-4-8
Control de tráfico: NEMA-TS2
Vibración: IEC 60068-2-6
Caída libre: IEC 60068-2-32
Choque: IEC 60068-2-27
Tráfico ferroviario: EN 50121-4
|
|
Seguridad
|
Marca CE, comercial
CE/LVD EN60950
|
|
Información mecánica
|
Carcasa: Carcasa de metal corrugado
Clase de seguridad: IP40
Dimensión: 113,8 x 93 x 34,9 mm
Método de montaje: Montaje en carril DIN
|
|
Garantía
|
3 años
|
Aplicación
Embalaje del interruptor no gestionado
| LISTA DE EMBALAJE |
CONTENIDO |
CANT. |
UNIDAD |
| Interruptor de red industrial gigabit de 2 puertos |
1 |
JUEGO |
| Manual del usuario |
1 |
PC |
| Tarjeta de garantía |
1 |
PC |
| Bloque de terminales extraíble |
1 |
PC |
| Nota: El interruptor POE industrial no incluye la fuente de alimentación ni el módulo SFP. |
Preguntas frecuentes
1. ¿Cómo funcionan los indicadores?
R: Esta serie comparte descripciones de indicadores uniformes.
PWR: alimentación
Fibra: FX1/FX2
Naranja cobre: Indicador PoE
Encendido: PoE está funcionando
Apagado: PoE no está funcionando o este es un dispositivo que no es PoE
Verde cobre: Indicador de enlace/Act
Encendido: la transmisión es normal
Apagado: la transmisión NO es normal
2. ¿Está gestionado?
R: No, esta serie no está gestionada.
Tenemos otra serie gestionada para su elección.
3. ¿Qué método de instalación admite?
R: Admite montaje en carril DIN y en pared.
Si se requiere un kit de montaje especial, está bien, lo tratamos antes.
4. ¿Puedo tener mi logotipo en el dispositivo?
R: Sí, somos un fabricante OEM.
Simplemente envíe su logotipo en formato PS/AI, nosotros nos encargaremos del resto.
5. ¿Pueden ayudar a escribir el contenido de la etiqueta?
R: Sí, háganos saber si necesita poner el nombre/logotipo/descripción de su modelo en la etiqueta.
El idioma estándar es el inglés. Si se trata de idiomas diferentes como coreano, italiano o ruso, simplemente envíe el formato preciso, lo copiaremos y pegaremos.
