Switch PoE industrial de 4 puertos con bypass de fibra
1. Descripción general
El IM-FBP244GW es un switch de bypass de fibra PoE de grado industrial totalmente gestionado, diseñado para redes de transmisión Ethernet y óptica de alta disponibilidad.
Al integrar acceso Gigabit PoE, enlaces ascendentes de fibra multigigabit y canales de bypass óptico duales, garantiza una conectividad de red ininterrumpida incluso durante la pérdida de energía o fallas del dispositivo.
Construido para operar de manera confiable en entornos hostiles, el switch combina funciones avanzadas de gestión de capa 2 con protección de fibra de clase portadora, lo que lo convierte en una solución ideal para redes de misión crítica donde el tiempo de actividad, la resiliencia y el control centralizado son esenciales.
2. Especificación
|
Nombre del producto
|
Switch de bypass de fibra PoE industrial gestionado de 10/100/1000 Mbps (2F+4TP)
|
|
Modelo No.
|
IM-FBP244GW
|
|
Puerto
|
2 puertos SFP de 100/1000/2500 Mbps
2 puertos de bypass LC (SM/MM)
SM: 1310 nm/1550 nm, 20 km; 1490 nm/1550 nm, 40~120 km
MM: 1310 nm, 2 km; 850 nm, 500 metros
4*10/100/1000M UTP RJ45 (Soporte de detección automática MDI/MDIX)
|
|
Protocolo
|
IEEE 802.3
IEEE802.3U
IEEE802.3ab
IEEE802.3z
IEEE802.1d STP
IEEE802.1w RSTP
IEEE802.1s MSTP
ITU-T G.8023 EPR/Y.1344
IEEE802.1Q
IEEE802.1X
IEEE802.3ad
IEEE802.3x
IEEE802.1ad
IEEE802.1p
IEEE802.1ab
IEEE802.3az
IEEE802.3af
IEEE802.3at
|
|
Características de conmutación
|
Modo de transmisión: almacenamiento y reenvío
Retraso de reenvío:<10us
Ancho de banda del sistema: 18 Gbps (sin atascos de tráfico)
Tamaño de DRAM: 128M
Tamaño de Flash: 16M
Tamaño del búfer de paquetes: 4Mb
ID de VLAN: 4096
Tamaño de la tabla de direcciones MAC: 8K
Jumbo Frame: 9.6KB
|
|
Medios de red
|
10BASE-T: CAT3, CAT4, CAT5 par trenzado no blindado (≤100m)
100/1000BASE-TX: CAT5 o superior par trenzado blindado (≤100m)
|
|
LEDs
|
Alimentación, red, fibra
PWR: Alimentación
Naranja: Enlace/ACT
Verde: Velocidad de red de 1000M (apagado cuando es 100Mb/s)
Fibra: FX1/FX2
|
|
Fuente de alimentación
|
Voltaje de entrada: 48V (máx. 52V)
Voltaje de salida PoE: 48V
Potencia de salida PoE única: 30W (puerto 1~4)
Presupuesto máximo: 120W
Conexión inversa: soporte
|
|
Cableado PoE
|
PoE af/at: 1/2 (V+), 3/6 (V-)
|
|
Entorno
|
Temperatura de funcionamiento: -40°C～75°C
Temperatura de almacenamiento: -40°C～85°C
Humedad de funcionamiento: 10%～90%, sin condensación
Humedad de almacenamiento: 10%～95%, sin condensación
|
|
Estándares de la industria
|
ESD: IEC61000-4-2, ±15KV aire, ±6KV contacto
EFT: IEC61000-4-4, General ±6KV
Sobretensión: IEC61000-4-5, Diferencial ±2KV, Común±6KV
|
|
Certificación
|
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020
EN 55035:2017+A11: 2020/EN IEC 61000-3-2:2019/A1: 2021
EN 61000-3-3: 2013/A2: 2021/AC:2022
CE-LVD: EN IEC 62368-1: 2020+A11:2020
FCC: 47 CFR FCC Parte 15 Subparte B (Clase B) ANSI C63.4: 2014
|
|
Información mecánica
|
Carcasa: Carcasa de metal corrugado, nivel IP40
Dimensión: 158*115*60mm
Método de montaje: Montaje en riel DIN/pared
Peso: 0,75 kg/0,9 kg (Neto/Bruto)
|
|
Garantía
|
3 años, soporte técnico de por vida
|
|
Bypass de fibra
|
|
Categoría
|
Unidad
|
Especificación
|
|
Rango de longitud de onda
|
nm
|
850±40/1300±40
|
1260~1650
|
|
Longitud de onda de prueba
|
nm
|
850/1300
|
1310/1550
|
|
Pérdida de inserción
|
dB
|
Typ: 0.6 Max: 1.0
|
Typ: 0.6 Max: 1.0
|
|
Pérdida de retorno
|
dB
|
MM≥30 SM≥50
|
|
Diafonía de canal
|
dB
|
MM≥35 SM≥55
|
|
Pérdida de polarización
|
dB
|
≤0.05
|
|
Pérdida de longitud de onda
|
dB
|
≤0.05
|
|
Pérdida de temperatura
|
dB
|
≤0.05
|
|
Repetibilidad
|
dB
|
≤0.05
|
|
Voltaje de funcionamiento
|
v
|
3.3V-5V
|
|
Vida útil
|
veces
|
≥100000000
|
|
Tiempo de conmutación
|
ms
|
≤10
|
|
Potencia óptica de transmisión
|
mw
|
≤500
|
|
Temperatura de funcionamiento
|
ºc
|
-20~+70
|
|
Temperatura de almacenamiento
|
ºc
|
-40~+85
|
3. Interfaz de usuario WEB
1. Protección integrada de bypass óptico
Los puertos de bypass de fibra LC duales mantienen automáticamente la continuidad óptica cuando el switch se apaga o encuentra una falla
La pérdida de inserción ultrabaja y la conmutación rápida garantizan un impacto mínimo en la calidad de la señal de fibra
Admite fibra monomodo y multimodo, adecuada para la transmisión de corta y larga distancia
2. Capacidad de conmutación y PoE de alto rendimiento
8× puertos Gigabit RJ45 PoE que ofrecen alimentación IEEE 802.3af/at de hasta 30W por puerto
Presupuesto PoE total de hasta 240W, compatible con cámaras IP de alta potencia, puntos de acceso inalámbricos y dispositivos de acceso
2× puertos SFP de 100/1000/2500 Mbps proporcionan enlaces ascendentes de fibra flexibles para agregación o redes en anillo
Arquitectura de conmutación sin bloqueo con alto rendimiento y baja latencia de reenvío
3. Gestión y protección de red avanzadas
Gestión completa de capa 2 que incluye VLAN, QoS, snooping IGMP, agregación de enlaces y control de tráfico
Admite STP/RSTP/MSTP e ITU-T G.8032 ERPS, lo que permite una protección de anillo rápida y redundancia
GUI web, CLI, SNMP y gestión remota para una fácil implementación y mantenimiento
Diagnóstico de cable integrado y Ethernet de eficiencia energética (EEE) para una operación optimizada
4. Fiabilidad de grado industrial
Rango de temperatura de funcionamiento amplio de -40°C a +75°C
Protección contra sobretensiones Ethernet de 6KV y cumplimiento de grado industrial EMC
Carcasa metálica IP40 resistente con opciones de montaje en riel DIN o pared
Diseñado para un funcionamiento continuo en armarios exteriores y sitios industriales
4. Aplicación
1. Redes de área metropolitana (MAN)
Garantizar la transmisión de fibra ininterrumpida y la recuperación rápida en implementaciones de Ethernet metropolitano basadas en anillo.
2. Sistemas de seguridad y vigilancia
Alimentación y agregación de cámaras IP mientras se mantiene la continuidad de la fibra durante el mantenimiento o fallas de energía.
3. Automatización industrial y servicios públicos
Soporte de sistemas SCADA, subestaciones y redes de transporte donde el tiempo de inactividad de la red es inaceptable.
4. Infraestructura de campus y ciudades inteligentes
Proporcionar acceso PoE resiliente y agregación de fibra para iluminación inteligente, control de acceso y cobertura inalámbrica.
5. Redes de telecomunicaciones y comunicación crítica
Actuando como un switch de borde o agregación con bypass de fibra incorporado para mejorar la capacidad de supervivencia general de la red.

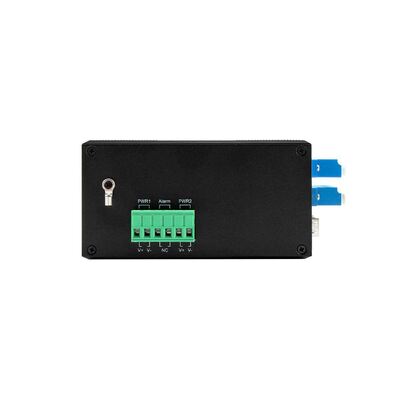

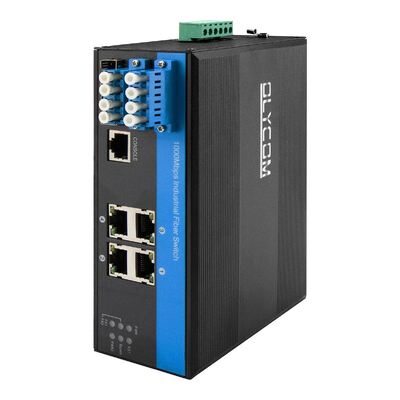

5. Fotos
6. Accesorio
|
Módulo óptico industrial
|
|
OSPL1E06D-85
|
100BASE-FX (850 nm)
|
|
OSPL1E06D
|
100BASE-FX
|
|
OSPL1E20D
|
100BASE-LX
|
|
OSPL1E40D
|
100BASE-EX
|
|
OSBL1E20D-35
|
100BASE-BX-U (TX 1310 RX1550)
|
|
OSBL1E20D-53
|
100BASE-BX-D (TX 1550 RX1310)
|
|
OSPL1G05D
|
1000BASE-SX
|
|
OSPL1G06D
|
1000BASE-SX (1310 nm)
|
|
OSPL1G20D
|
1000BASE-LX
|
|
OSPL1G40D
|
1000BASE-EX
|
|
OSBL1G20D-35
|
1000BASE-BX-U (TX 1310 RX1550)
|
|
OSBL1G20D-53
|
1000BASE-BX-D (TX 1550 RX1310)
|
|
Fuente de alimentación DIN industrial
|
|
IM-DAC220/DC12V1.67A
|
AC220V a DC12V1.67A, -30℃～70℃
|
|
IM-DAC220/DC24V1A
|
AC220V a DC24V1A, -30℃～70℃
|
|
IM-DAC220/DC48V1.6A
|
AC220V a DC48V1.6A, -30℃～70℃
|
|
IM-DAC220/DC48V2.5A
|
AC220V a DC48V2.5A, -40℃～70℃
|
|
IM-DAC220/DC48V5A
|
AC220V a DC48V5A, -40℃～70℃
|
|
IM-DAC220/DC48V10A
|
AC220V a DC48V10A, -40℃～70℃
|
