Switch PoE Gigabit DIN de 4 puertos
1. Descripción general

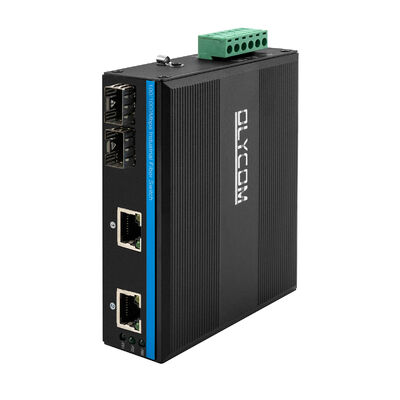

El IM-FP222GE es un switch de fibra PoE Gigabit de grado industrial compacto diseñado para ofrecer conectividad de datos y alimentación confiable en entornos hostiles y de misión crítica.
Con dos puertos de fibra SFP Gigabit y dos puertos Ethernet PoE de 10/100/1000 Mbps, permite la integración perfecta de redes troncales de fibra con dispositivos de borde alimentados, como cámaras IP y puntos de acceso inalámbricos.
Con un amplio rango de temperatura de funcionamiento (-40 °C a +75 °C), protección contra sobretensiones robusta y una carcasa metálica DIN-rail resistente, el IM-FP222GE está diseñado para un funcionamiento continuo en automatización industrial, transporte y sistemas de vigilancia al aire libre.
Es una solución ideal para videovigilancia IP, energía eólica, electricidad, PIS de metro, automatización de ensamblaje, SCADA de energía, tratamiento de aguas residuales, metalurgia, transporte inteligente, transporte ferroviario, militar y otras industrias.
2. Especificaciones
|
Nombre del producto
|
Switch de fibra PoE industrial de 10/100/1000 Mbps (2F+2TP)
|
|
Modelo No.
|
IM-FP222GE
|
|
Puerto
|
2x100/1000M Fibra SFP
SM: 1310nm/1550nm, 20Km; 1490nm/1550nm, 40~120Km
MM: 1310nm, 2Km; 850nm, 500 metros
2x10/100/1000M UTP RJ45 (Soporte de detección automática MDI/MDIX)
1x6-PIN Bloque de terminales de alimentación
|
|
Protocolo
|
IEEE 802.3 (10Base-T)
IEEE 802.3u (100Base-TX)
IEEE 802.3ab (1000Base-TX)
IEEE 802.3af 15.4W (PoE)
IEEE 802.3at 30W (PoE+)
|
|
Características de conmutación
|
Modo de transmisión: almacenamiento y reenvío
Retraso de reenvío:<10us
Ancho de banda del sistema: 8 Gbps (sin atascos de tráfico)
Velocidad de reenvío: 5.952Mmps
MAC: 4K
Tamaño del búfer de paquetes: 1.75Mb
|
|
Medios de red
|
10BASE-T: CAT3, CAT4, CAT5 par trenzado no blindado (≤100m)
100/1000BASE-TX: CAT5 o superior par trenzado blindado (≤100m)
|
|
LEDs
|
Alimentación, Fibra, Red, PoE
PWR: Alimentación
Fibra: FX1, FX2
Encendido: la transmisión es normal
Apagado: la transmisión NO es normal (módulo óptico defectuoso o desconectado)
Naranja cobre: indicador PoE
Encendido: PoE está funcionando
Apagado: PoE no está funcionando o este es un dispositivo que no es PoE
Verde cobre: indicador de velocidad
Encendido: la velocidad de transmisión es de 1000 Mbps
Parpadeando: en transmisión
Apagado: Desconectado o la velocidad de trabajo es de 10/100 Mbps
|
|
Consumo de energía
|
Carga completa sin PoE ≤5W
|
|
Fuente de alimentación
|
Voltaje de entrada de la fuente de alimentación PoE: 48V (máx. 52V)
Potencia de salida de la fuente de alimentación PoE única: 30W (puerto 1~2)
Presupuesto total: 60W
Voltaje de salida PoE: 48V
Conexión inversa: soporte
|
|
Cableado PoE
|
1/2 (V+), 3/6 (V-)
|
|
Entorno
|
Temperatura de trabajo: -40 °C～75 °C
Temperatura de almacenamiento: -40 °C～85 °C
Humedad de trabajo: 10%～90%, sin condensación
Humedad de almacenamiento: 10%～95%, sin condensación
|
|
Estándares de la industria
|
ESD: IEC61000-4-2, ±15KV aire, ±6KV contacto
EFT: IEC61000-4-4, General ±6KV
Sobretensión: IEC61000-4-5, Diferencial ±2KV, Común±6KV
|
|
Certificación
|
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020
EN 55035:2017+A11: 2020/EN IEC 61000-3-2:2019/A1: 2021
EN 61000-3-3: 2013/A2: 2021/AC:2022
CE-LVD: EN IEC 62368-1: 2020+A11:2020
FCC: 47 CFR FCC Parte 15 Subparte B (Clase B) ANSI C63.4: 2014
|
|
Información mecánica
|
Carcasa: Carcasa metálica corrugada, nivel de grado IP40
Dimensión: 114*93*35mm

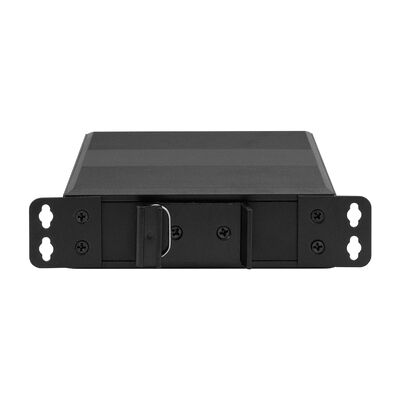

Método de montaje: Montaje en riel DIN/pared
Peso: 0.35Kg/0.45Kg (Neto/Bruto)
|
|
Garantía
|
3 años, soporte técnico de por vida
|
3. Características principales
1. Integración de fibra Gigabit y PoE
2× puertos de fibra SFP de 100/1000 Mbps que admiten módulos de fibra multimodo y monomodo para distancias de transmisión flexibles
2× puertos PoE RJ45 de 10/100/1000 Mbps compatibles con IEEE 802.3af/at, que ofrecen hasta 30W por puerto
Presupuesto de energía PoE total de 60W, adecuado para cámaras IP y dispositivos inalámbricos de alta potencia
2. Rendimiento de conmutación estable
La arquitectura de conmutación de almacenamiento y reenvío garantiza la integridad de los datos
Ancho de banda del sistema alto con reenvío sin bloqueo y baja latencia
La negociación automática y MDI/MDIX automático simplifican la implementación de la red
Soporte de control de flujo para comunicación dúplex completo y semidúplex
3. Fiabilidad de grado industrial
Protección contra sobretensiones Ethernet de 6KV y fuerte inmunidad EMC para entornos exteriores y de alta interferencia
Entrada de alimentación de CC amplia (sistema PoE de 48 V) con protección contra polaridad inversa
Carcasa metálica corrugada sin ventilador (IP40) para una disipación de calor eficiente
Opciones de montaje en riel DIN o pared para una instalación flexible
4. Fácil supervisión y cumplimiento
Indicadores LED para alimentación, enlace de fibra, actividad Ethernet, velocidad y estado PoE
Cumple con los estándares CE y FCC, adecuado para implementaciones globales
4. Dimensión
- 1pc switch
- 1pc manual de usuario
Observación
Los accesorios (soporte de riel DIN, módulo óptico, fuente de alimentación, cable de conexión, cable de red, etc.) NO están incluidos en la caja de embalaje, prepárelos usted mismo o compre un juego completo de nosotros
Información de la caja de envío
Tamaño del producto: 11.4*9.3*3.5cm
Tamaño de la caja interior: 23*16.5*5.8cm
Peso del producto: 0.35Kg
Peso del embalaje: 0.45Kg
Tamaño de la caja principal: 67*33*47cm
Cantidad de embalaje: 40 piezas
Peso del embalaje: 20Kg
5. Accesorio
|
Módulo óptico industrial
|
|
OSPL1G05D
|
1000BASE-SX
|
|
OSPL1G06D
|
1000BASE-SX (1310nm)
|
|
OSPL1G20D
|
1000BASE-LX
|
|
OSPL1G40D
|
1000BASE-EX
|
|
OSBL1G20D-35
|
1000BASE-BX-U (TX 1310 RX1550)
|
|
OSBL1G20D-53
|
1000BASE-BX-D (TX 1550 RX1310)
|
|
Fuente de alimentación DIN industrial
|
|
IM-DAC220/DC48V2.5A
|
AC220V a DC48V2.5A, -40℃～70℃
|
|
IM-DAC220/DC48V5A
|
AC220V a DC48V5A, -40℃～70℃
|
|
IM-DAC220/DC48V10A
|
AC220V a DC48V10A, -40℃～70℃
|
6. Aplicación
1, sistema CCTV PoE
2, Telecomunicaciones de fibra óptica
