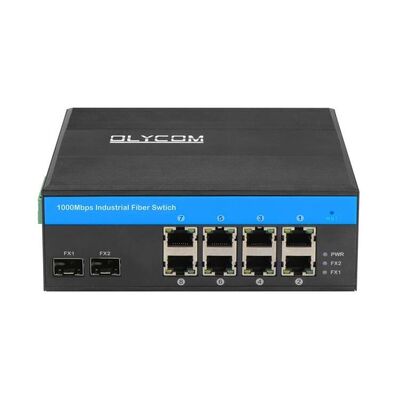

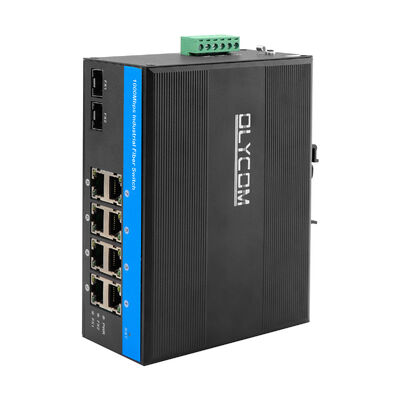

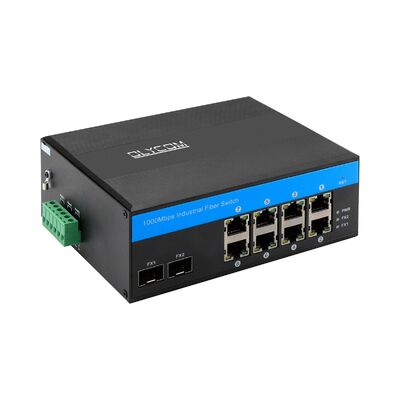

Interruptor de red Gigabit de puerto PoE Olycom 8
1Especificación del interruptor industrial de 8 puertos
|
Nombre del producto
|
10/100/1000Mbps Interruptor de fibra PoE industrial ((2F+8TP)
|
|
Número de modelo.
|
Se aplicará el procedimiento siguiente:
|
|
Puerto
|
2x1000M Fibra SFP
SM: 1310nm/1550nm, 20Km; 1490nm/1550nm, 40 ~ 120Km
MM: 1310nm, 2Km; 850nm, 500 metros
8x10/100/1000M UTP RJ45 ((Apoyar la detección automática MDI/MDIX)
Bloque de terminales de energía de 1x6-PIN
|
|
El Protocolo
|
Las condiciones de producción y de distribución de los productos incluidos en el presente anexo son las siguientes:
Las condiciones de los equipos de ensayo y de los equipos de ensayo se especifican en el anexo I.
El número de unidad de control de la unidad de control de la unidad de control de la unidad de control de la unidad de control de la unidad de control.
Las condiciones de los sistemas de control de velocidad se determinarán en función de las características de los sistemas de control.
IEEE 802.3 a 30W ((PoE+)
|
|
Características de cambio
|
Modo de transmisión: almacenamiento y transmisión
El retraso en el envío: < 10 us
ancho de banda del sistema: 20 Gbps (no atasco de tráfico)
Tasa de reenvío: 14.88Mmps
- ¿ Qué es eso?
Tamaño del buffer de paquetes: 1.75Mb
|
|
Medios de red
|
10BASE-T: CAT3, CAT4, CAT5 pareja retorcida sin blindaje ((≤ 100 m)
100/1000BASE-TX: Categoría 5 o superior con par torcido blindado ((≤ 100 m)
|
|
Los LEDs
|
Energía, fibra, red, PoE
PWR: Potencia
Fibra: FX1, FX2
En: transmisión es normal
Apagado: la transmisión no es normal (módulo óptico defectuoso o desconectado)
Color naranja de cobre: indicador PoE
En:PoE está funcionando
Desactivado: PoE no está funcionando o este es un dispositivo No-PoE
Verde cobre: indicador de velocidad
En: velocidad de transmisión es 1000Mbps
Parpadeo: en transmisión
Apagado: desconectado o velocidad de trabajo 10/100Mbps
|
|
Consumo de energía
|
Carga total sin PoE≤5W
|
|
Fuente de alimentación
|
Voltado de entrada de la fuente de alimentación PoE: 48V (máximo 52V)
Potencia de salida de la fuente de alimentación PoE única: 30W (puerto 1~8)
Presupuesto total: 240 W
Válvula de salida PoE: 48V
Conexión inversa: soporte
|
|
El cableado de PoE
|
1/2 (V+), 3/6 (V-)
|
|
Medio ambiente
|
Temperatura de trabajo: -40°C 75°C
Temperatura de almacenamiento: -40°C 85°C
Humedad de trabajo: 10%~90%, no condensante
Humedad de almacenamiento: 10%~95%, no condensante
|
|
Normas de la industria
|
ESD: IEC61000-4-2, contacto con el aire de ±15 KV, ±6 KV
EFT: IEC61000-4-4, generales ±6KV
La corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente
|
|
Certificación
|
El número de unidad de ensayo debe ser el número de unidad de ensayo de unidad de ensayo.
En el caso de los vehículos de las categorías A y B, el número de homologación de tipo deberá ser el siguiente:
En el caso de los vehículos de las categorías M1 y N2 y de los vehículos de las categorías M2 y N32022
El número de unidad de ensayo de la unidad de ensayo de la unidad de ensayo de la unidad de ensayo de ensayo de la unidad de ensayo de ensayo de la unidad de ensayo de ensayo de la unidad de ensayo de ensayo de ensayo de la unidad de ensayo de ensayo de ensayo de la unidad de ensayo de ensayo de la unidad de ensayo de ensayo de la unidad de ensayo de ensayo.2020
La FCC: 47 CFR FCC Parte 15 Subparte B ((Clase B) ANSI C63.4: 2014
|
|
Información mecánica
|
Conchas: Conchas metálicas corrugadas, grado IP40
Dimensión: 158*115*60 mm
Método de montaje: montaje en barandillas o en paredes
Peso: 0,75Kg/0,9Kg ((Neto/bruto)
|
|
Garantización
|
3 años, soporte técnico de por vida
|
2Características clave del conmutador Ethernet de 8 puertos
1Conectividad integrada Gigabit PoE y fibra
Ocho puertos RJ45 de detección automática de 10/100/1000Mbps entregan energía y datos IEEE 802.3af/at PoE a través de un solo cable Ethernet.mientras que las ranuras SFP de doble Gigabit proporcionan enlaces ascendentes de fibra flexibles para transmisión a larga distancia o sin interferencias.
2Presupuesto de energía PoE alto para implementaciones de múltiples dispositivos
Cada puerto PoE admite una salida de hasta 30W, con un presupuesto total de 240W, lo que permite el funcionamiento estable de múltiples dispositivos de alta potencia como cámaras PTZ y puntos de acceso inalámbricos al aire libre.
3Confiabilidad de grado industrial
Diseñado para entornos exigentes, el interruptor soporta un funcionamiento a altas temperaturas (-40°C a 75°C) y ofrece protección contra sobretensiones Ethernet de 6KV,ayuda a garantizar un funcionamiento ininterrumpido en lugares al aire libre y con ruido eléctrico.
4Detección inteligente de PoE y suministro seguro de energía
Detecta automáticamente los dispositivos que no son compatibles con PoE e IEEE 802.3af/at, suministrando energía solo cuando sea necesario para proteger el equipo conectado.
5. Rendimiento de conmutación estable
Una arquitectura de conmutación de almacenamiento y reenvío, rendimiento de Gigabit y un control de flujo eficiente aseguran una transmisión de datos sin problemas para el tráfico de video, control y monitoreo.
6Instalación y mantenimiento sencillos
El diseño no administrado, plug-and-play con MDI / MDIX automático elimina la complejidad de configuración.La carcasa metálica compacta con montaje DIN o en pared facilita la integración en armarios industriales y recintos de campo.
3- Visión general del conmutador de red industrial
El IM-FP288GE Industrial PoE Fiber Switch es una solución de red robusta, plug-and-play diseñada para entornos industriales donde la potencia, la distancia y la fiabilidad son las más importantes.
Combinando 8 puertos de cobre Gigabit PoE con 2 enlaces ascendentes de fibra Gigabit SFP, entrega datos y energía a cámaras IP, puntos de acceso inalámbricos,y los dispositivos Ethernet industriales, mientras que la extensión de la red se extiende mucho más allá del límite de 100 metros de cobre a través de fibra.
Construido para condiciones adversas, el IM-FP288GE funciona de manera confiable desde -40 ° C a 75 ° C, cuenta con protección contra sobretensiones de grado industrial y admite montaje en DIN-rail o pared.Con detección inteligente de PoE y un alto presupuesto de energía total, simplifica el despliegue en redes exteriores, de transporte, de energía y de automatización donde la estabilidad y la facilidad de instalación son críticas.
4Aplicación del interruptor PoE de CCTV
1Sistemas de vigilancia de propiedad intelectual
Ideal para alimentar y conectar cámaras IP en ciudades, fábricas, campus y sitios al aire libre, con enlaces ascendentes de fibra que amplían la cobertura a largas distancias.
2Sistemas inteligentes de transporte y ferrocarril
Soporta datos estables y suministro de energía para el monitoreo del tráfico, PIS del metro y redes de comunicación ferroviaria que operan en entornos adversos.
3Energía, energía y redes SCADA
Bien adecuado para subestaciones, parques eólicos y sistemas de automatización de energía que requieren alta fiabilidad, protección contra sobretensiones y transmisión de fibra a larga distancia.
4Automatización industrial y manufactura
Proporciona conectividad Ethernet y PoE confiables para sensores, controladores y terminales industriales en plantas de fábrica.
5Proyectos municipales e infraestructuras
Comúnmente utilizado en el tratamiento de aguas residuales, metalurgia e infraestructura pública donde el diseño robusto y la estabilidad a largo plazo son esenciales.
5Información sobre el embalaje
- 1pc conmutador
- Manual del usuario 1pc
En el caso de la
Los accesorios ((DIN rail bracket, módulo óptico, fuente de alimentación, patchcord, cable de red, etc.) NO están incluidos en la caja de embalaje, por favor prepárelo usted mismo o comprar un conjunto completo de nosotros
Información sobre las cajas de envío
Tamaño del producto: 15,8*11,5*6cm
Tamaño de la caja interior: 25.3*20.8*8cm
Peso del producto: 0,75 kg
Peso del embalaje: 0,9 kg
Tamaño de la caja maestra: 55,5*40*41cm
Embalaje cantidad: 20pcs
Peso del embalaje: 20 kg
6. Preguntas frecuentes
1¿En qué chip se basa?
Olycom: Realtek
2¿Puedo personalizarlo?
- ¿ Qué pasa?
Apoyamos servicios OEM como logotipo, nombre del modelo, etiqueta, máscara de PVC y piezas del producto ((kit de montaje, bloque de terminales de alimentación, etc.)
3¿Está bien?
No, no puedo.
Es sólo un simple plug-and-play, pero tenemos un modelo administrado ((IM-FP288GM)
