Características clave
1. Arquitectura de fibra multi-gigabit y cobre de gigabit
Doce puertos RJ45 de 10/100/1000Mbps proporcionan conectividad de acceso flexible, mientras que cuatro ranuras SFP/SFP+ admiten velocidades de hasta 10Gbps,permitiendo una agregación sin problemas desde el suelo de la fábrica hasta la columna vertebral industrial.
2. TSN avanzado para Ethernet determinista
Soporte completo para los estándares TSN clave como la sincronización de tiempo IEEE 802.1AS, la configuración consciente del tiempo 802.1Qbv, la prevención de cuadros 802.1Qbu y la redundancia sin fisuras 802.1CB garantizan una latencia ultrabaja,Control de la agitación, y cero pérdida de paquetes para el tráfico de misión crítica.
3Sincronización de tiempo de alta precisión
PTP y SyncE integrados IEEE 1588v2 proporcionan una distribución precisa del reloj en todos los puertos, apoyando perfiles utilizados en automatización industrial, sistemas de energía y redes de transporte.
4Capa 3 Enrutamiento y redundancia industrial
La gestión completa de la capa 3 con enrutamiento IPv4/IPv6 (RIP, OSPF) permite un diseño de red escalable, mientras que el soporte para ERPSv2, MRP, RSTP, MSTP y recuperación por debajo de los 50 ms protege contra fallas de enlace y nodo.
5Energía y protección de grado industrial
Las dos entradas de energía redundantes de 9 ‡ 56 V de CC con relé de alarma aseguran el funcionamiento continuo.
6- Seguridad y gestión integral
La seguridad a nivel empresarial, que incluye ACL, 802.1X, RADIUS, TACACS +, combinada con una gestión flexible a través de Web, CLI, SNMP, SSH, hace que el interruptor sea adecuado tanto para la convergencia OT como de TI.
7Diseño robusto y eficiente en el espacio
La carcasa de aluminio IP40 compacta con DIN-rail y montaje en pared permite una fácil instalación en gabinetes de control, subestaciones y recintos junto a la carretera.
Especificación
|
Especificación de conmutación
|
|
Nombre del producto
|
1G/2.5G/5G/10G Interruptor de fibra industrial gestionado (4F+12TP)
|
|
Número de modelo.
|
Se aplicará el procedimiento siguiente:
|
|
Puerto de cobre
|
12x10/100/1000Base-T RJ45 MDI automático/MDI-X
|
|
Puerto SFP/SFP+
|
Las placas SFP/SFP+ de 4*1/2.5/5/10G
Compatible con el transceptor óptico 100BASE-FX,1000BASE-SX/LX/BX,2500BASE-X,5000BASE-X SFP y 10GBASE SR/LR SFP+
|
|
Consola
|
1xRJ45-a-RS232 puerto de serie ((115200),8,N,1)
|
|
Botón de restablecimiento
|
< 5 segundos: Reinicio del sistema
> 5 segundos: por defecto de fábrica
|
|
Conector
|

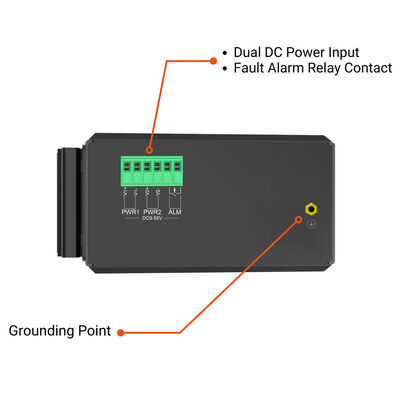

Bloque de terminales extraíble de 6 pines para entrada de energía
Pin 1-2 para potencia 1, pin 3-4 para potencia 2, pin 5-6 para alarma de falla
|
|
El sistema de alarma
|
Una salida de relé para fallas de energía.
Capacidad de transmisión de corriente del relé de alarma:2A @ 24VDC
|
|
Recinto
|
Casilla de aluminio IP40
|
|
Instalación
|

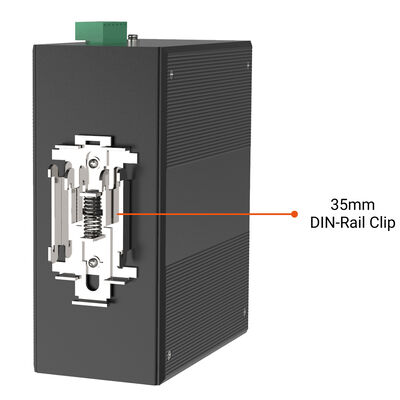

Instalación DIN-rail o de pared
|
|
Dimensión ((WxDxH)
|
160 mm x 132 mm x 70 mm
|
|
Peso
|
Las demás
|
|
Consumo de energía
|
Max. 16.8 vatios/57.3BTU ((Sistema encendido)
Max. 38,2 vatios/10,3 BTU ((carga completa)
|
|
Descarga electrostática
|
Descarga por contacto: ± 8 kV
Descarga en el aire: ±15 kV
Protección contra sobretensiones
La fuente de alimentación: ±4 kV
Puerto RJ45: ± 2 kV
|
|
Indicadores LED
|
P1 (verde), P2 (verde), ALM (rojo), RUN (verde)
SFP: 1/2.5/5G ((verde), 10G ((verde)
RJ45: 10/100M ((verde), 1000M ((verde)
|
Características del software
|
Especificación de conmutación
|
|
Arquitectura del interruptor
|
Envío y almacenamiento
|
|
Tejido de cambio
|
64 Gbps/sin bloqueo
|
|
Tabla de direcciones
|
32K entradas, fuentes automáticas que abordan el aprendizaje y el envejecimiento
|
|
Buffer de datos
|
32 Mbits
|
|
Cuadro Jumbo
|
10K bytes
|
|
Control de flujo
|
Cuadro de pausa IEEE 802.3x para doble completo
Represión para medio dúplex
|
|
Función de la capa 3
|
|
Interfaces IP
|
Interfaz VLAN de hasta 128
|
|
Tabla de enrutamiento
|
Max. 512 entradas de rutas estáticas
Max. 3072 entradas de la tabla de enrutamiento
|
|
Protocolo de enrutamiento
|
IPv4 y RIPv2
IPv4 y OSPFv2
IPv6 y OSPFv3
Enrutamiento estático de hardware IPv4
Enrutamiento estático de hardware IPv6
|
|
Función de la capa 2
|
|
Configuración del puerto
|
Puerto desactivado/activado
Negociación automática 10/100/1000Mbps selección del modo full y half duplex
Control de flujo desactivado/activado
Control de la capacidad del enlace de puerto
|
|
Estado del puerto
|
Mostrar el modo duplex de velocidad de cada puerto, el estado del enlace, el estado del control de flujo, el estado de negociación automática, el estado del tronco
|
|
Espejo de puerto
|
TX/RX/ambos
Monitoreo de muchos a uno
Espejo Remote Switched Port Analyzer ((Cisco RSPAN)
Soporta hasta 5 sesiones
|
|
VLAN
|
IEEE 802.1Q etiquetado como VLAN
IEEE 802.1ad Túnel Q-en-Q
VLAN privado
VLAN basado en MAC
Traducción VLAN
VLAN basado en el protocolo VCL
VLAN de voz
MVR ((Registro de VLAN multicast), MVRP ((Protocolo de registro de VLAN múltiple
El GVRP
Hasta grupos VLAN 4K, de entre 4095 identificadores de VLAN
|
|
Agregación de enlaces
|
Las condiciones de los sistemas de control de velocidad y de los sistemas de control de velocidad se determinarán en función de las características de los sistemas.
8 grupos troncales con 16 puertos por grupo troncal
|
|
Protocolo de árbol de extensión
|
Protocolo de árbol de extensión IEEE 802.1D
Protocolo de árbol de extensión rápida IEEE 802.1w
IEEE 802.1s Protocolo de árbol de extensión múltiple
Soporta 7 instancias de MSTP
Protección BPDU, filtrado BPDU y transparencia BPDU
Protección de las raíces
|
|
El IGMP espiando
|
IPv4 IGMP ((v1/v2/v3) el espionaje
Soporte para el modo de consulta de IPv4 IGMP
Apoya 255 grupos IGMP
|
|
MLD espiando
|
IPv6 MLD ((v1/v2) espiando
Soporte para el modo de consulta IPv6
Apoyar a los 255 grupos MLD
|
|
Control del ancho de banda
|
Control de ancho de banda por puerto
Ingreso: 10Kbps ~ 13128Mbps
Egress: 10Kbps ~ 13128Mbps
|
|
Anillo, Redundancia, Protección
|
Protocolo APS (1+1, modo 1:1)
MRP ((Protocolo de redundancia de medios)
La UIT-T G.8032 ERPSv2 también incluye:
Tiempo de recuperación < 10 ms @ 3 nodos
Tiempo de recuperación < 50 ms @ 16 nudos
Apoyo mayor y sub-anillo
|
|
Descubrimiento y seguimiento
|
UPnP ((Universal Plug and Play))
El LLDP
El LLDP-MED
UDLD ((Detección de enlace unidireccional)
Flujo de energía
|
|
OAM
|
Las partidas de los componentes de las máquinas de ensamblaje y de las máquinas de ensamblaje de los componentes de las máquinas de ensamblaje y de las máquinas de ensamblaje, incluidas las partidas de las máquinas de ensamblaje y de las máquinas de ensamblaje.
IEEE 802.1ag Gestión de fallas de conectividad (CFM)
|
|
Sincronización
|
IEEE 1588v2 PTP ((Protocolo de tiempo de precisión)
Maestro de PTP
Esclavo de PTP
Reloj de límite
Reloj transparente entre pares
Reloj transparente de extremo a extremo
Perfil: 1588/G.8265.1/G.8275.1/802.1AS
Sincronización
|
|
Calidad de servicio
|
Basado en la clasificación del tráfico, prioridad estricta y WRR
Prioridad de 8 niveles para el cambio
Número de puerto
802.1p prioridad
802.1Q etiqueta VLAN
Campo DSCP/ToS en el paquete IP
|
|
Las redes sensibles al tiempo
Los protocolos
|
Sincronización del tiempo de alta precisión
IEEE1588 (tiempo de registro)
802.1Perfil predeterminado de la gPTP AS-Rev
Las máquinas de molde
802.1Qbv ((Agendación basada en el tiempo)
802.1Qch ((Ciclo de colas y envío)
Policía de corriente de TSN
802.1Qci (filtración y vigilancia por corriente)
Redundancia
802.1CB (Replicación y eliminación de cuadros de redundancia para redundancia sin interrupciones)
Reducción de los retrasos
Preempción de marcos IEEE 802.1Qbu
|
|
Función de seguridad
|
|
Lista de control de acceso
|
ACL basado en IP/ACL basado en MAC
ACL basado en:
Dirección MAC
Dirección IP
Tipo de protocolo
Identificador de la red VLAN
DCPD
802.1q Prioridad
Hasta 512 entradas
|
|
Seguridad
|
Seguridad portuaria
Protección de la fuente IP, hasta 512 entradas
Inspección dinámica de ARP, hasta 1000 entradas
Control de autoridad de línea de comandos basado en el nivel del usuario
Dirección MAC estática, hasta 64 entradas
|
|
Se trata de:
|
El cliente RADIUS
Cliente de TACACS+
|
|
Control de acceso a la red
|
Control de acceso a la red basado en puertos IEEE 802.1x
Autenticación basada en MAC
Autenticación local/RADIUS
|
|
Dirección
|
|
Interfaces básicas de gestión
|
Consola; Telnet; navegador web; SNMPv1,v2c
|
|
Interfaces de gestión seguras
|
SSHv2, TLSv1. ¿Qué quieres decir con eso?2, SNMPv3
|
|
Gestión del sistema
|
Actualización del firmware mediante el protocolo HTTP a través de la red Ethernet
Configuración de carga/descarga a través de HTTP
Syslog remoto
Registro del sistema
El NTP
Firo NMS
|
|
MIB del SNMP
|
RFC 1213 MIB-II, en el que se incluyen los siguientes elementos:
RFC 1493 Puente MIB
RFC 1643 MIB de Ethernet
RFC 2863 MIB de interfaz
RFC 2665 MIB similar al éter
RFC 2819 RMON MIB (Grupo 1, en inglés)2, 3 y 9)
RFC 2737 MIB de la entidad
RFC 2618 MIB del cliente RADIUS
RFC 2863 IF-MIB (en inglés)
RFC 2933 IGMP-STD-MIB (en inglés)
RFC 3411 SNMP-Frameworks-MIB (en inglés)
RFC 4292 MIB de reenvío IP
RFC IP MIB (en inglés)
RFC 4836 MAU-MIB (en inglés)
El número de unidad de producción
El LLDP
|
|
Regulación y garantía
|
|
Seguridad
|
Se aplicará la norma ISO/IEC 62368-1 en el caso de los vehículos de las categorías M1 y M2.
|
|
Impuesto sobre el valor añadido
|
EN55032 Clase A, CISPR 32 FCC Parte 15B Clase A
|
|
El SME
|
En el caso de los vehículos de las categorías A y B, el valor de los valores de los valores de las categorías A y B será el valor de los valores de los valores de las categorías A y B.
En el caso de los productos de la categoría N1
|
|
El choque
|
Se aplican los siguientes requisitos:
|
|
Caída libre
|
Se aplican las siguientes condiciones:
|
|
Vibración
|
Se aplican las siguientes condiciones:
|
|
Medio ambiente
|
RoHS
|
|
Cumplimiento de las normas
|
El número de datos que se requieren para el cálculo de las emisiones.
Las condiciones de los requisitos de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad.
El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero.
El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero.
Las condiciones de los sistemas de radiofrecuencia se determinarán en función de los datos obtenidos.
Control de flujo y contrapresión IEEE 802.3x
Port trunk IEEE 802.3ad con LACP
Protocolo de árbol de extensión IEEE 802.1D
Protocolo de árbol de extensión rápida IEEE 802.1w
IEEE 802.1s Protocolo de árbol de extensión múltiple
Clase de servicio IEEE 802.1p
Etiquetado VLAN IEEE 802.1Q
Control de red de autenticación de puertos IEEE 802.1X
El número de unidad de producción
Las condiciones de los requisitos de seguridad de los sistemas de radiofrecuencia
IEEE 802.1ag Gestión de fallas de conectividad (CFM)
IEEE 802.1AS Tiempo y sincronización para aplicaciones sensibles al tiempo
Preempción de marcos IEEE 802.1Qbu
IEEE 802.1Qci Filtración y vigilancia por flujo (PSFP)
IEEE 802.1Qbv Mejoras para el tráfico programado
IEEE 802.1CB Replicación y eliminación de marcos para la confiabilidad
RFC 768 UDP (en inglés)
RFC 783 TFTP (en inglés)
RFC 791 IP
RFC 792 ICMP (en inglés)
RFC 2068 HTTP y otros
RFC 1112 IGMP v1
RFC 2236 IGMP v2
RFC 3376 IGMP v3
RFC 2710 MLD v1 y otras modificaciones
RFC 3810 MLD v2 (en inglés)
RFC 2328 OSPF v2 y otros
RFC 5340 OSPF v3
RFC 2453 RIP v2 (en inglés)
En el caso de los sistemas de control de velocidad, se utilizará el sistema de control de velocidad.
|
|
Garantización
|
3 años
|
|
Medio ambiente
|
|
Temperatura de funcionamiento
|
-40 °C a +75 °C
|
|
Temperatura de almacenamiento
|
-40 °C a +85 °C
|
|
Humedad
|
5 a 95% (no condensado)
|
|
Lista de paquetes
|
|
Dispositivo
|
1x Interruptor Ethernet industrial
|
|
El cable
|
1xDB9 mujer a RJ45
|
|
Kit de instalación
|
1 x DIN-Rail Clip
2 x Kit de montaje en pared
|
|
Documentación
|
1 x Manual del usuario
1 x Tarjeta de garantía
|
Introducción
This powerhouse utilizes Time-sensitive Networking (TSN) technology along with IEEE 1588 Precision Time Protocol (PTPv2) for impeccable time synchronization on all ports - ensuring every operation runs seamlessly in harmony.
IM-FS4X1200GW admite sin esfuerzo los estándares TSN IEEE esenciales para una solución completa de comunicación en tiempo real que exceda las expectativas en cada momento.
Desde utilizar el increíble perfil IEEE 802.1AS-REV para una sincronización de tiempo sin igual hasta aprovechar el poder de las mejoras de IEEE 802.1Qbv para el tráfico programado e IEEE 802.1Qbu Frame Preemption para optimizar la eficiencia de la transmisión de datos¡Este interruptor lo tiene todo cubierto!
Y no olvidemos su destreza en el manejo de datos críticos gracias a características como el innovador Interspersing Express Traffic (IET) proporcionado por IEEE 802.3br y capacidades de filtración y control por corriente ofrecidas por IEEE 802.1Qci - que permite una fiabilidad perfecta incluso durante operaciones exigentes!
Aplicación
1Automatización industrial y redes de fábrica
Ideal para líneas de producción habilitadas para TSN, robótica, control de movimiento y sistemas de visión automática que requieren un rendimiento Ethernet determinista.
2Infraestructuras de energía y energía
Adecuado para subestaciones, redes inteligentes y sistemas SCADA donde la sincronización de tiempo precisa y la alta disponibilidad son esenciales.
3. Sistemas de transporte y ferrocarriles
Apoya la señalización, la comunicación a bordo y las redes de control en ferrocarriles, metros y sistemas de transporte inteligentes.
4Control de procesos e infraestructura crítica
Interruptor de agregación y columna vertebral confiable para petróleo y gas, metalurgia, tratamiento de agua y otras industrias de proceso continuo.
5. Redes convergentes OT / IT
Permite una conectividad segura y gestionada entre la tecnología operativa y las redes empresariales, manteniendo al mismo tiempo garantías en tiempo real.
