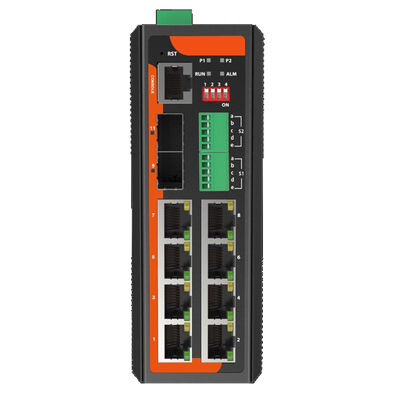

Olycom Switch de fibra PoE Serial sobre Ethernet
Características principales
1. Integración de serial a Ethernet en un solo dispositivo
Las interfaces RS-232 / RS-422 / RS-485 integradas permiten que los PLC, medidores, sensores y controladores heredados se comuniquen directamente a través de redes IP, eliminando la necesidad de servidores de dispositivos seriales externos.
2. Gigabit PoE para dispositivos de borde
Ocho puertos RJ45 de 10/100/1000 Mbps suministran datos y alimentación a cámaras IP, terminales industriales y controladores, con detección PoE inteligente y un alto presupuesto de energía total adecuado para instalaciones de campo densas.
3. Enlaces ascendentes de fibra para transmisión de larga distancia y sin ruido
Las ranuras SFP duales Gigabit proporcionan conectividad de fibra flexible, extendiendo el alcance de la red y asegurando una comunicación estable en entornos industriales con ruido eléctrico.
4. Redes gestionadas L2+ industriales
Las funciones avanzadas de capa 2+ como VLAN, QoS, agregación de enlaces, STP/RSTP/MSTP y ERPSv2 permiten topologías de red redundantes y en anillo resilientes con una recuperación rápida.
5. Gestión segura y escalable
La seguridad integral que incluye autenticación 802.1X, RADIUS, ACL, HTTPS, SSH y SNMPv3 garantiza un funcionamiento seguro en redes convergentes OT e IT. Múltiples opciones de gestión a través de GUI web, CLI, SNMP y Cloud/MQTT simplifican la implementación y el mantenimiento.
6. Diseño industrial robusto y sin ventilador

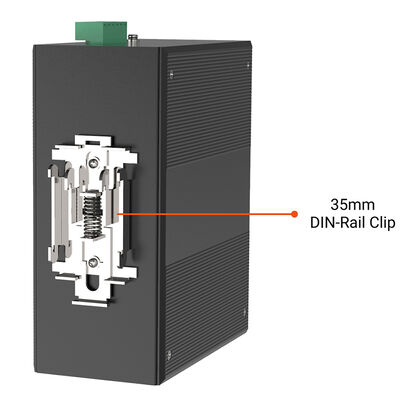

La carcasa de aluminio IP40 compacta, la refrigeración sin ventilador y el montaje en riel DIN o en pared permiten un funcionamiento silencioso y sin mantenimiento en armarios de control y recintos exteriores.
7. Arquitectura de alimentación fiable
Entradas de alimentación redundantes duales de 48–56 V CC con salida de relé de alarma protegen contra fallos de alimentación y errores de cableado, asegurando un funcionamiento continuo en aplicaciones de misión crítica.
Datos técnicos
|
Modelo No.
|
IM-FSP288GW
|
|
Interfaz Ethernet
|
|
Puertos
|
8 puertos 10/100/1000Base-T(X) (conector RJ45)
2x100/1000Base-FX (ranuras SFP)
2x RS485/422/232 (terminal serial de 5 pines)
|
|
Modo de puerto (Tx)
|
Velocidad de negociación automática
Modo dúplex completo/medio
Conexión MDI/MDI-X automática
|
|
Estándares
|
IEEE 802.3 para 10BaseT
IEEE 802.3u para 100BaseT(X) y 100BaseFX
IEEE 802.3ab para 1000BaseT(X)
IEEE 802.3z para 1000BaseSX/LX/LHX/ZX
IEEE 802.3x para control de flujo
IEEE 802.1D-2004 para protocolo de árbol de expansión
IEEE 802.1w para protocolo de árbol de expansión rápido
IEEE 802.1s para protocolo de árbol de expansión múltiple
IEEE 802.1p para clase de servicio
IEEE 802.1Q para etiquetado VLAN
IEEE 802.1X para autenticación
IEEE 802.3ad para troncal de puerto con LACP
|
|
Tamaño del búfer de paquetes
|
4 Mbits
|
|
Tamaño de la tabla de direcciones MAC
|
8K
|
|
Longitud máxima del paquete
|
Hasta 10K
|
|
Rango de ID de VLAN
|
VID 1 a 4094
|
|
Grupos IGMP
|
2048
|
|
Máx. Nº de VLAN
|
64
|
|
Modo de transmisión
|
Almacenar y reenviar (modo dúplex completo/medio)
|
|
Propiedad de intercambio
|
Tiempo de retardo: < 7μs
Ancho de banda del plano posterior: 20 Gbps; Velocidad de reenvío de paquetes: 14,88 Mpps
|
|
Interfaz serial
|
|
Puertos
|
2x RS485/422/232
|
|
Señales
|
RS-232: a:TXD,b:RXD,c:Na,d:Na,e:GND
RS-422: a:T+, b:T-, c:R+,d:R-, e:GND
RS-485: :a: Na, b: Na, c:D+,d:D-, e:GND
|
|
Velocidad en baudios
|
2400-115200bps
|
|
Terminal
|
Terminal de 5 pines
|
|
Capacidad de carga
|
RS-485/422 admite un entorno de sondeo de 128 puntos
|
|
Movimiento
|
RS-485 adopta tecnología de control de flujo de datos automático
|
|
Protección de interfaz
|
Protección estática RS-232 de 15 kV
Voltaje de aislamiento 2 kV, protección electrostática 15 kV
|
|
Lista de embalaje
|
|
Dispositivo
|
1x Switch Ethernet serial industrial
|
|
Cable
|
1xDB9 hembra a RJ45
|
|
Kit de instalación
|
1x Clip para riel DIN
2x Kits de montaje en pared
|
|
Documentación
|
1 x Guía de instalación rápida
1 x Tarjeta de garantía
1 x Aviso del producto
|
|
Características físicas
|
|
Carcasa
|
Carcasa de aluminio
|
|
Clasificación IP
|
IP40
|
|
Dimensión
|
138 mm x 108 mm x 49 mm (L x An x Al)
|
|
Peso
|
680g
|
|
Temperatura de funcionamiento
|
-40℃~75℃ (-40 a 167 ℉)
|
|
Humedad de funcionamiento
|
5%~90% (sin condensación)
|
|
Temperatura de almacenamiento
|
-40℃~85℃ (-40 a 185 ℉)
|
|
MTBF
|
1.043.909 horas @ Estándar Telcordia SR-332
|
|
Disipación de calor
|
34 BTU/h
|
|
Refrigeración
|
Refrigeración pasiva, diseño sin ventilador
|
|
Nivel de ruido
|
0 dBA
|
|
Consumo de energía
|
10 vatios máx.
|
|
Entradas de alimentación
|
2
|
|
Voltaje de entrada
|
48-56VCC, entradas duales redundantes
|
|
Estándar PoE
|
Potencia de salida PoE única: 15,4 W/30 W (puerto 1~8), presupuesto PoE máximo de 240 W
|
|
Conector
|

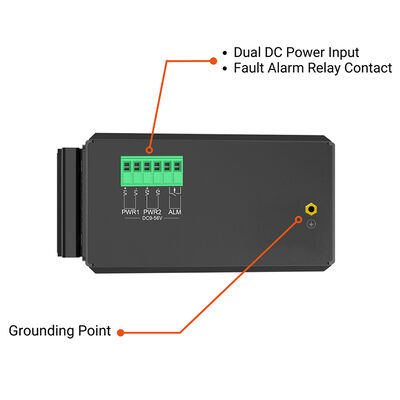

1 bloques de terminales extraíbles de 6 contactos
Pin 1/2 para alimentación 1, Pin 3/4 para alimentación 2, Pin 5/6 para alarma de fallo
|
|
Protección
|
Protección contra sobrecorriente, protección contra polaridad inversa
|
|
Seguridad
|
IEC/EN 62368-1
|
|
EMI
|
EN55032 Clase A, CISPR 32 FCC Parte 15B Clase A
|
|
EMS
|
EN61000-4-2 (ESD) EN61000-4-3 (RS) EN61000-4-4 (EFT) EN61000-4-5
(Sobretensión) EN61000-4-6 (CS) EN61000-4-8 (PFMF)
|
|
Choque
|
IEC 60068-2-27
|
|
Caída libre
|
IEC 60068-2-32
|
|
Vibración
|
IEC 60068-2-6
|
|
Ambiental
|
RoHS
|
|
Garantía
|
3 años
|
Características del software
|
Características de gestión
|
|
Protocolos de redundancia
|
Soporte STP/RSTP/MSTP/ERPSv2, Agregación de enlaces
|
|
Soporte de multidifusión
|
Soporte IGMP Snooping V1/V2/V3, soporte GMRP, GVMP, 802.1Q
|
|
VLAN
|
Soporte IEEE 802.1Q 4K VLAN, soporte QINQ, VLAN doble
|
|
Gestión del tiempo
|
SNTP
|
|
QOS
|
Redirección basada en flujo
Limitación de velocidad basada en flujo
Filtrado de paquetes basado en flujo
8*Colas de salida de cada puerto asignación de prioridad 802.1p/DSCP
Diff-Serv QoS, Marca/Comentario de prioridad
Algoritmo de programación de colas (SP, WRR, SP+WRR)
|
|
ACL
|
ACL de emisión basada en puerto
ACL basado en puerto y VLAN
Filtrado de paquetes de capa 2 a L4, coincidencia de los primeros 80 bytes del mensaje.
Proporcionar ACL basado en MAC, dirección MAC de destino, IP de origen, IP de destino, tipo de protocolo IP, puerto TCP/UDP, rango de puertos TCP/UDP y VLAN, etc.
|
|
Mantenimiento de diagnóstico
|
Soporte de duplicación de puertos, Syslog, Ping
|
|
Función de gestión
|
Soporte CLI, WEB, SNMPv1/v2/v3, servidor Telnet para gestión, EEE, LLDP, servidor/cliente DHCP (IPv4/IPv6), Cloud/MQTT
|
|
Gestión de alarmas
|
Soporte de salida de alarma de relé de 1 vía, RMON, TRAP
|
|
Seguridad
|
Protección contra tormentas de difusión, HTTPS/SSLv3, AAA y RADIUS, SSH2.0
Soporte DHCP Snooping, Opción 82, acceso de seguridad 802.1X,
Soporte de gestión jerárquica de usuarios, lista de control de acceso ACL,
Soporte DDOS, filtrado/vinculación MAC basado en puerto, agujeros negros MAC, protección de origen IP, aislamiento de puertos, límite de velocidad de mensajes ARP
|
|
Características de capa 2+
|
Gestión IPv4/IPv6, ruta estática
|
Indicador LED
|
LED
|
Estado
|
Descripción
|
|
PWR
(P1&P2)
|
Encendido
|
Se está suministrando energía
|
|
Apagado
|
No se está suministrando energía
|
|
RUN
|
Parpadeando
|
El sistema funciona bien
|
|
Enlace/ACT
(1-10)
|
Encendido
|
La conexión del puerto está activa
|
|
Parpadeando
|
Datos transmitidos
|
|
Apagado
|
La conexión del puerto no está activa
|
|
ALM
|
Encendido
|
Tiene información de alarma
|
|
Apagado
|
No hay información de alarma
|
DIP
|
Interruptor DIP
|
Estado
|
Descripción
|
|
#1
|
Encendido
|
RSTP deshabilitado
|
|
Apagado
|
RSTP habilitado (predeterminado)
|
|
#2
|
Encendido
|
VLAN de puerto habilitada
|
|
Apagado
|
VLAN de puerto deshabilitada (predeterminado)
|
|
#3
|
Encendido
|
El puerto SFP es 100M
|
|
Apagado
|
Puerto SFP 100/1000M (predeterminado)
|
|
#4
|
|
Reserva de función
|
NOTA:
1. RSTP cambia a la posición ON, lo que indica que RSTP está en estado deshabilitado.
2. VLAN cambia a la posición ON, lo que indica que VLAN está habilitada. Todos los puertos LAN solo pueden comunicarse con los enlaces ascendentes SFP cuando esta opción está habilitada.
3. Para que la función del interruptor DIP surta efecto mientras el conmutador Ethernet está en funcionamiento, es necesario reiniciar el conmutador Ethernet después de ajustar el interruptor DIP.
Aplicación
1. Sistemas de control y automatización industrial
Ideal para conectar PLC, HMI y controladores basados en serie a redes troncales Ethernet y de fibra en fábricas y plantas de proceso.
2. Redes de energía, energía y SCADA
Habilita la monitorización y el control remotos de medidores, RTU y subestaciones con integración segura de datos Ethernet y serie.
3. Transporte e infraestructura
Apto para sistemas de tráfico, señalización ferroviaria y armarios de carretera que requieren dispositivos alimentados por PoE y comunicación serie.
4. Petróleo y gas, agua y servicios públicos
Solución fiable para entornos hostiles donde los equipos serie heredados deben coexistir con las redes IP modernas.
5. IoT industrial e integración de borde
Conecta dispositivos de campo tradicionales a plataformas IoT utilizando Ethernet, fibra y protocolos industriales estandarizados.
