Gigabit PoE para dispositivos de borde industrial
Cuatro puertos RJ45 de 10/100/1000 Mbps con detección automática suministran alimentación y datos PoE IEEE 802.3af/at a través de un único cable Ethernet, simplificando la instalación de cámaras IP, sensores y equipos inalámbricos con un presupuesto PoE total de hasta 120W.
Enlaces ascendentes de fibra de múltiples velocidades de hasta 2,5 Gbps
Las ranuras SFP duales admiten conexiones de fibra de 100 Mbps, 1 Gbps y 2,5 Gbps, proporcionando opciones de enlace ascendente flexibles para la transmisión de larga distancia y la agregación de alto ancho de banda en entornos con ruido eléctrico.
Gestión industrial de capa 2
Las funciones de conmutación integrales, incluyendo VLAN, QoS, agregación de enlaces (LACP), IGMP/MLD Snooping y Control de Tormentas, permiten una segmentación eficiente del tráfico y un rendimiento optimizado para datos de vídeo y control.

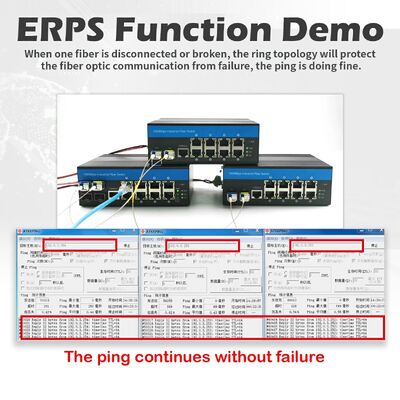

Alta disponibilidad y protección de red
Admite STP, RSTP, MSTP e ITU-T G.8032 Ethernet Ring Protection, lo que permite una rápida recuperación de la red y topologías de anillo resilientes en sistemas industriales.
Control de red seguro y flexible
Los mecanismos de seguridad integrados, como la autenticación IEEE 802.1X, ACL, RADIUS, TACACS+, HTTPS y SSH, protegen las redes industriales contra el acceso no autorizado.
Diseño industrial robusto
La carcasa metálica con clasificación IP40 con protección contra sobretensiones Ethernet de 6KV garantiza un funcionamiento estable en entornos exteriores e industriales, mientras que el diseño sin ventilador permite un funcionamiento silencioso y sin mantenimiento.
Fácil implementación y mantenimiento
Gestionado a través de GUI web, CLI, SNMP y Telnet, con soporte para actualizaciones remotas de firmware y diagnósticos de cable para reducir el tiempo de inactividad y los costos de mantenimiento.
Datos técnicos del interruptor industrial gestionable
|
Nombre del producto
|
Interruptor de fibra PoE industrial gestionado de 10/100/1000 Mbps (2F+4TP)
|
|
Modelo No.
|
IM-FP244GW
|
|
Puerto
|
2 puertos SFP de 100/1000/2500 Mbps
SM: 1310nm/1550nm, 20Km; 1490nm/1550nm, 40~120Km
MM: 1310nm, 2Km; 850nm, 500 metros
4*10/100/1000M UTP RJ45 (Soporte de detección automática MDI/MDIX)
|
|
Protocolo
|
IEEE 802.3
IEEE802.3U
IEEE802.3ab
IEEE802.3z
IEEE802.1d STP
IEEE802.1w RSTP
IEEE802.1s MSTP
ITU-T G.8023 EPR/Y.1344
IEEE802.1Q
IEEE802.1X
IEEE802.3ad
IEEE802.3x
IEEE802.1ad
IEEE802.1p
IEEE802.1ab
IEEE802.3az
IEEE802.3af
IEEE802.3at
|
|
Características de conmutación
|
Modo de transmisión: almacenamiento y reenvío
Retraso de reenvío:<10us
Ancho de banda del sistema: 18 Gbps (sin atascos de tráfico)
Velocidad de reenvío: 13.392Mpps
Tamaño de DRAM: 128M
Tamaño de Flash: 16M
Tamaño del búfer de paquetes: 4Mb
ID de VLAN: 4096
Tamaño de la tabla de direcciones MAC: 8K
Jumbo Frame: 9.6KB
|
|
Medios de red
|
10BASE-T: CAT3, CAT4, CAT5 par trenzado no blindado (≤100m)
100/1000BASE-TX: CAT5 o superior par trenzado blindado (≤100m)
|
|
LEDs
|
Alimentación, red, fibra
PWR: Alimentación
Naranja: Enlace/ACT
Verde: Velocidad de red de 1000M (apagado cuando es 100Mb/s)
Fibra: FX1/FX2
|
|

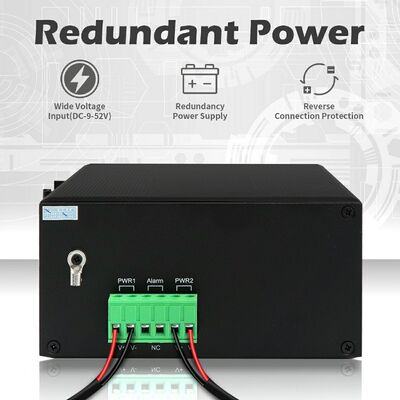

Fuente de alimentación
|
Voltaje de entrada: 48V (máx. 52V)
Voltaje de salida PoE: 48V
Potencia de salida PoE individual: 30W (puerto 1~4)
Presupuesto máximo: 120W
Conexión inversa: soporte
|
|
Cableado PoE
|
PoE af/at: 1/2 (V+), 3/6 (V-)
|
|
Entorno
|
Temperatura de funcionamiento: -40°C～75°C
Temperatura de almacenamiento: -40°C～85°C
Humedad de funcionamiento: 10%～90%, sin condensación
Humedad de almacenamiento: 10%～95%, sin condensación
|
|
Estándares de la industria
|
ESD: IEC61000-4-2, ±15KV aire, ±6KV contacto
EFT: IEC61000-4-4, General ±6KV
Sobretensión: IEC61000-4-5, Diferencial ±2KV, Común ±6KV
|
|
Certificación
|
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020
EN 55035:2017+A11: 2020/EN IEC 61000-3-2:2019/A1: 2021
EN 61000-3-3: 2013/A2: 2021/AC:2022
CE-LVD: EN IEC 62368-1: 2020+A11:2020
FCC: 47 CFR FCC Parte 15 Subparte B (Clase B) ANSI C63.4: 2014
|
|
Información mecánica
|
Carcasa: Carcasa de metal corrugado, nivel de grado IP40
Dimensión: 158*115*60mm
Método de montaje: Montaje en carril DIN/pared
Peso: 0.75Kg/0.9Kg (Neto/Bruto)
|
|
Garantía
|
3 años, soporte técnico de por vida
|
Aplicaciones
1. Sistemas de vigilancia y seguridad IP
Alimenta y conecta cámaras IP y dispositivos de acceso en ciudades, campus, fábricas y entornos exteriores.
2. Automatización industrial y redes de control
Adecuado para la automatización de fábricas, el control de procesos y las redes de máquinas donde se requiere PoE estable y enlaces ascendentes de fibra.
3. Transporte e infraestructura
Ideal para el monitoreo del tráfico, sistemas ferroviarios y armarios de carretera que exigen un diseño robusto y redundancia de red confiable.
4. Redes de energía y servicios públicos
Admite subestaciones, parques eólicos y sistemas de monitoreo de servicios públicos con conectividad Ethernet segura y gestionada.
5. Ciudad inteligente e implementaciones al aire libre
Su tamaño compacto y su protección industrial lo convierten en una opción sólida para iluminación inteligente, backhaul inalámbrico e instalaciones de borde de IoT.
Descripción general
El Olycom IM-FP244GW es un interruptor de fibra PoE industrial gestionado compacto diseñado para redes industriales de nivel de borde que requieren una entrega de energía confiable, enlaces ascendentes de fibra flexibles y gestión de red avanzada.
Con 4 puertos Ethernet Gigabit PoE y 2 puertos de fibra SFP de múltiples velocidades que admiten hasta 2,5 Gbps, permite una conectividad estable para cámaras IP, puntos de acceso inalámbricos y dispositivos Ethernet industriales, al tiempo que extiende el alcance de la red a través de fibra.
Diseñado para entornos hostiles, el IM-FP244GW funciona en un amplio rango de temperaturas de -40°C a +75°C, integra protección contra sobretensiones de grado industrial y admite montaje en carril DIN y en pared. Con gestión de capa 2 completa y control PoE, es ideal para la automatización industrial, el transporte y las implementaciones de infraestructura al aire libre.
Dimensión
- Admite el diagnóstico de cables y puede localizar el punto de falla
- Admite IEEE802.3az EEE (Ethernet de eficiencia energética) Management, optimiza el consumo de energía
- Admite STP, RSTP, MSTP, ITU-T G.8032 Ethernet Protection Ring (EPR)
- Admite QoS, QoS de clasificación de transporte, CoS, control de ancho de banda (dirección de entrada/salida), supresión de tormentas, servicios diferenciados
- Admite IEEE802.1q VLAN, puerto VLAN, basado en Mac VLAN, IP subnet VLAN, Protocol VLAN, VLAN convert, MVR
- Admite agregación de enlaces LACP IEEE802.3ad dinámica, agregación de enlaces estática
- Admite IGMP/MLD snooping V1/V2/V3, filtrado/modulación IGMP, búsqueda IGMP
- Admite informe de agente IGMP, MLD snooping
- Seguridad: basada en puerto y Mac IEEE802.1X, RADIUS, ACL, TACACS+, HTTP/HTTPS, SSL/SSH v2
- Admite CLI tipo Cisco®, gestión web, SNMP v1/v2c/v3, Telnet
- Admite la actualización de software a través de TFTP y HTTP, la redundancia de firmware evita fallos en la actualización
- Admite cliente/Relay/Snooping/Snooping option 82/Relay option 82 DHCP
- Admite RMON, MIB II, imagen espejo, registro de eventos, DNS, NTP/SNTP, IEEE802.1ab LLDP
- Admite IPV6 servidor Telnet/ICMP v6, SNMP, HTTP, SSH/SSL, NTP/SNTP, TFTP, QoS, ACL
Preguntas frecuentes
1, ¿En qué chip se basa?
Olycom: Vitesse
2, ¿Puedo personalizarlo?
Olycom: Sí
Apoyamos los servicios OEM como logotipo, nombre del modelo, etiqueta, máscara de PVC y piezas del producto (kit de montaje, bloque de terminales de alimentación, etc.)
3, ¿Puedo conectarlo con dispositivos de 10/100M?
Olycom: Sí
Para los puertos LAN, son de detección automática de 10/100/1000M
Para los puertos de fibra, configure la velocidad de 100 Mbps a través de la GUI web o CLI
4, ¿Puedo desactivar la función PoE para algunos puertos cuando sea necesario?
A: Sí
Todos los interruptores gestionados PoE de esta serie admiten la gestión PoE
Simplemente configure el estado PoE a través de la GUI web o CLI
5, ¿Hacen SKD/CKD?
A: Sí
Como fábrica, hemos tratado con esto muchas veces.
