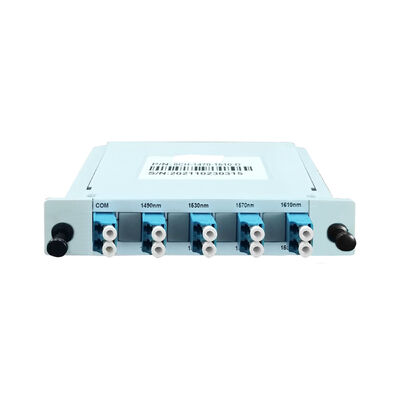

Olycom Fibra óptica pasiva Mux DeMux CWDM Modular
Características clave
1Utilización eficiente de la fibra CWDM
Soporta múltiples canales de longitud de onda a través de una amplia ventana óptica de 1260 nm a 1620 nm, lo que permite que hasta 12 canales compartan una sola fibra sin interferencia mutua.
2Baja pérdida de inserción y alto aislamiento
El diseño óptico optimizado garantiza una baja pérdida de canal y un excelente aislamiento de canales adyacentes y no adyacentes, manteniendo una calidad de señal estable para la transmisión fronthaul de alta velocidad.
3Alta integridad de la señal
Cuenta con una baja pérdida dependiente de la polarización (PDL) y una dispersión mínima del modo de polarización, lo que garantiza un rendimiento constante en diferentes condiciones ambientales.
4. Diseño de tipo enchufe compacto
La pequeña huella y la carcasa ABS ligera hacen que sea fácil de implementar en gabinetes de estación base con espacio limitado y en recintos al aire libre.
5. Operación pasiva y sin energía
No se requieren componentes activos ni fuente de alimentación, lo que ofrece una alta estabilidad, una larga vida útil y una OPEX de red reducida.
6. Tolerancia ambiental amplia
Diseñado para funcionar de forma fiable en un amplio rango de temperaturas, soportando entornos de telecomunicaciones tanto interiores como exteriores.
7Interfaces ópticas estándar
Utiliza fibra monomodo y conectores LC/UPC, lo que garantiza una compatibilidad perfecta con los transceptores ópticos comunes y los equipos de telecomunicaciones.
Datos técnicos
| Punto de trabajo |
Unidad |
Parámetros |
Nota |
| Rango de longitud de onda |
nm |
1260 a 1620 |
|
| longitud de onda central |
nm |
1271~1371/1471~1571 |
|
| Número de canales |
ch |
12 |
|
| Ancho de banda de transmisión |
nm |
≥+/-7.0 |
|
| Aplanamiento de la transmisión |
Db |
≤ 03 |
|
| Pérdida del canal |
Db |
≤ 3 años8 |
Pareja ≤ 4.5 |
| Aislamiento de canales adyacentes de transmisión |
Db |
≥ 30 años |
|
| Aislamiento de los canales de transmisión no adyacentes |
Db |
≥ 45 años |
|
Resumen general
El WDM pasivo de tipo enchufable es una solución de transmisión CWDM compacta y rentable diseñada para aplicaciones de red móvil fronthaul.
Al multiplexar múltiples señales ópticas de diferentes longitudes de onda en una sola fibra y desmultiplejarlas en el extremo remoto, reduce significativamente el uso de fibra entre BBU y RRU,lo que lo hace ideal para despliegues de estaciones base densas.
Como dispositivo totalmente pasivo, este módulo WDM no requiere energía externa, ofreciendo una alta fiabilidad, bajo costo operativo y mantenimiento simplificado.Su diseño tipo enchufe permite una instalación rápida y una fácil expansión, por lo que es una solución ampliamente adoptada en la construcción de estaciones base 4G y 5G.
Aplicaciones
1. Estación base 4G LTE Fronthaul
Reduce el consumo de fibra y el coste de despliegue entre BBU y RRU, manteniendo al mismo tiempo una transmisión de señal fiable.
2Estación base 5G Fronthaul
Ideal para sitios 5G de alta densidad donde se requieren múltiples longitudes de onda sobre recursos de fibra limitados.
3Expansión y mejora de la red móvil
Permite una rápida expansión de la capacidad sin necesidad de colocar nueva fibra, apoyando una evolución suave de la red.
4Optimización de los recursos de fibra
Adecuado para operadores de telecomunicaciones e integradores de sistemas que buscan maximizar la utilización de fibra en las redes de acceso y fronthaul.
5. Telecomunicaciones compactas y sitios de borde
Muy adecuado para estaciones base en techos, montadas en postes y en gabinetes donde el espacio y la energía son limitados.
Dibujo
