1. Características clave

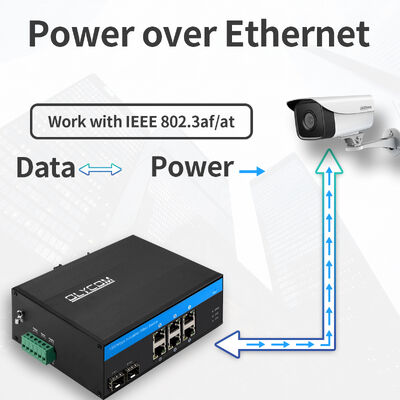

PoE de Gigabit para dispositivos de borde industrial
Seis puertos RJ45 de detección automática de 10/100/1000Mbps admiten IEEE 802.3af/at, entregando hasta 30W por puerto con un presupuesto total de PoE de 180W, lo que permite un suministro directo de energía para cámaras IP, puntos de acceso inalámbricos,y terminales industriales habilitados para PoE.
Enlaces de fibra de doble gigabit
Dos ranuras SFP de 1000 Mbps admiten módulos de fibra multimodo y monomodo, ampliando la transmisión de la red desde cientos de metros hasta más de 100 km,ideal para entornos industriales distribuidos y sensibles al ruido.
Confiabilidad y protección de grado industrial
Diseñado para condiciones adversas, el interruptor soporta un funcionamiento de -40 ° C a +75 ° C, cuenta con protección contra sobretensiones Ethernet de 6 kV y cumple con los estándares industriales de EMC, vibración, choque y tráfico ferroviario.
Rendimiento de conmutación estable sin bloqueo
Una arquitectura de conmutación de almacenamiento y reenvío con ancho de banda del sistema de 16 Gbps garantiza un reenvío suave y sin congestión de video, datos y tráfico de control.
Detección y seguridad inteligentes de PoE
Detecta automáticamente los dispositivos alimentados por PoE para evitar daños a los equipos no PoE, garantizando un suministro de energía seguro y confiable.
Opciones de energía e instalación flexibles
Alimentado por entrada de corriente continua de 48 V, con soporte para DIN-rail y montaje en pared, lo que permite un fácil despliegue en gabinetes de control, recintos junto a la carretera y cajas exteriores.
Diseño sin ventilador y sin mantenimiento
El diseño de refrigeración natural elimina los riesgos de falla del ventilador y reduce los requisitos de mantenimiento, lo que permite un funcionamiento silencioso y a largo plazo.
2Datos técnicos
|
Nombre del producto
|
10/100/1000Mbps Intercambio de fibra PoE industrial ((2F+6TP)
|
|
Número de modelo.
|
Se aplicará el procedimiento siguiente:
|
|
Puerto
|
2x1000M Fibra SFP
SM: 1310nm/1550nm, 20Km; 1490nm/1550nm, 40 ~ 120Km
MM: 1310nm, 2Km; 850nm, 500 metros
6x10/100/1000M UTP RJ45 ((Apoya la detección automática MDI/MDIX)
Bloque de terminales de energía de 1x6-PIN
|
|
El Protocolo
|
Las condiciones de producción y de distribución de los productos incluidos en el presente anexo son las siguientes:
Las condiciones de los equipos de ensayo y de los equipos de ensayo se especifican en el anexo I.
El número de unidad de control de la unidad de control de la unidad de control de la unidad de control de la unidad de control de la unidad de control.
Las condiciones de los sistemas de control de velocidad se determinarán en función de las características de los sistemas de control.
IEEE 802.3 a 30W ((PoE+)
|
|
Características de cambio
|
Modo de transmisión: almacenamiento y transmisión
El retraso en el envío: < 10 us
ancho de banda del sistema: 18 Gbps (no atasco de tráfico)
Tasa de reenvío: 11.904Mmps
- ¿ Qué es eso?
Tamaño del buffer de paquetes: 1.75Mb
|
|
Medios de red
|
10BASE-T: CAT3, CAT4, CAT5 pareja retorcida sin blindaje ((≤ 100 m)
100/1000BASE-TX: Categoría 5 o superior con par torcido blindado ((≤ 100 m)
|
|
Los LEDs
|
Energía, fibra, red, PoE
PWR: Potencia
Fibra: FX1, FX2
En: transmisión es normal
Apagado: la transmisión no es normal (módulo óptico defectuoso o desconectado)
Color naranja de cobre: indicador PoE
En:PoE está funcionando
Desactivado: PoE no está funcionando o este es un dispositivo No-PoE
Verde cobre: indicador de velocidad
En: velocidad de transmisión es 1000Mbps
Parpadeo: en transmisión
Apagado: desconectado o velocidad de trabajo 10/100Mbps
|
|
Consumo de energía
|
Carga total sin PoE≤5W
|
|
Fuente de alimentación
|
Voltado de entrada de la fuente de alimentación PoE: 48V (máximo 52V)
Potencia de salida de la fuente de alimentación PoE única: 30W (puerto 1~6)
Presupuesto total: 180 W
Válvula de salida PoE: 48V
Conexión inversa: soporte
|
|
El cableado de PoE
|
1/2 (V+), 3/6 (V-)
|
|
Medio ambiente
|
Temperatura de trabajo: -40°C 75°C
Temperatura de almacenamiento: -40°C 85°C
Humedad de trabajo: 10%~90%, no condensante
Humedad de almacenamiento: 10%~95%, no condensante
|
|
Normas de la industria
|
ESD: IEC61000-4-2, contacto con el aire de ±15 KV, ±6 KV
EFT: IEC61000-4-4, generales ±6KV
La corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente
|
|
Certificación
|
El número de unidad de ensayo debe ser el número de unidad de ensayo de unidad de ensayo.
En el caso de los vehículos de las categorías A y B, el número de homologación de tipo deberá ser el siguiente:
En el caso de los vehículos de las categorías M1 y N2 y de los vehículos de las categorías M2 y N32022
El número de unidad de ensayo de la unidad de ensayo de la unidad de ensayo de la unidad de ensayo de ensayo de la unidad de ensayo de ensayo de la unidad de ensayo de ensayo de la unidad de ensayo de ensayo de ensayo de la unidad de ensayo de ensayo de ensayo de la unidad de ensayo de ensayo de la unidad de ensayo de ensayo de la unidad de ensayo de ensayo.2020
La FCC: 47 CFR FCC Parte 15 Subparte B ((Clase B) ANSI C63.4: 2014
|
|
Información mecánica
|
Conchas: Conchas metálicas corrugadas, grado IP40
Dimensión: 158*115*60 mm
Método de montaje: montaje en barandillas o en paredes
Peso: 0,75Kg/0,9Kg ((Neto/bruto)
|
|
Garantización
|
3 años, soporte técnico de por vida
|
3. Resumen
El Olycom IM-FP266GE es un interruptor de fibra PoE de grado industrial Gigabit diseñado para entornos que demandan alta confiabilidad, conectividad de fibra de larga distancia y suministro de energía PoE estable.
Con 6 puertos Ethernet PoE de Gigabit y 2 enlaces ascendentes de fibra SFP de Gigabit, proporciona una arquitectura de red flexible para alimentar y conectar cámaras IP, puntos de acceso inalámbricos,y dispositivos Ethernet industriales en sitios industriales y al aire libre.
Construido con una carcasa de metal corrugado resistente IP40, un amplio rango de temperatura de funcionamiento de -40 °C a +75 °C y protección EMC de nivel industrial, el IM-FP266GE garantiza una protección continua,funcionamiento estable en los sistemas de automatización, redes de transporte e infraestructuras de misión crítica.
4Aplicación
Sistemas de vigilancia y seguridad de la propiedad intelectual
Ideal para alimentar y conectar cámaras IP industriales y al aire libre en ciudades inteligentes, fábricas, campus y centros de transporte.
Redes de automatización industrial
Conectividad Ethernet y PoE confiables para PLC, sensores, controladores y dispositivos de campo en sistemas de fabricación y control de procesos.
Transporte y control de tráfico
Adecuado para gabinetes de carretera, sistemas ferroviarios y redes de monitoreo de tráfico que requieren PoE robusto y conectividad de fibra.
Infraestructura de energía y servicios públicos
Soporta subestaciones, parques eólicos y sistemas de monitoreo de servicios públicos donde la fibra de larga distancia y el PoE estable son esenciales.
Despliegues al aire libre y en ambientes hostiles
Diseñado para temperaturas extremas, ruido eléctrico y vibración, lo que lo hace ideal para instalaciones industriales remotas y al aire libre.
Información sobre las cajas de envío
Tamaño del producto: 15,8*11,5*6cm
Tamaño de la caja interior: 25.3*20.8*8cm
Peso del producto: 0,75 kg
Peso del embalaje: 0,9 kg
Tamaño de la caja maestra: 55,5*40*41cm
Embalaje cantidad: 20pcs
Peso del embalaje: 20 kg
5Accesorios
|
Modulo óptico industrial
|
|
Los requisitos de seguridad de los equipos de seguridad de los equipos de seguridad
|
1000BASE-SX
|
|
Los requisitos de seguridad de los equipos de seguridad de los equipos de seguridad
|
Se trata de un sistema de transmisión de datos.
|
|
Los requisitos de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad
|
1000BASE-LX
|
|
Los requisitos de seguridad de los equipos de seguridad
|
Se aplicará el método siguiente:
|
|
Los datos de las pruebas de seguridad de los equipos de seguridad de los equipos de seguridad de los equipos
|
El número de unidades de control de la unidad de control de la unidad de control de la unidad de control de la unidad de control de la unidad de control de la unidad de control.
|
|
Los datos de las pruebas de seguridad de los equipos de seguridad de los equipos de seguridad de los equipos de seguridad.
|
Se trata de un sistema de control de velocidad basado en el sistema de control de velocidad basado en el sistema de control de velocidad.
|
|
Fuente de alimentación DIN industrial
|
|
El número de unidad de control será el número de unidad de control.
|
Las emisiones de gases de efecto invernadero de los sistemas de energía eléctrica de los Estados miembros se calcularán en función de la temperatura de los sistemas de energía eléctrica.
|
|
El número de unidad de ensayo de la unidad de ensayo de la unidad de ensayo será el siguiente:
|
Las emisiones de gases de efecto invernadero de los sistemas de energía eléctrica de los Estados miembros se calcularán en función de la temperatura de la atmósfera.
|
|
El número de unidad de ensayo de la unidad de ensayo de la unidad de ensayo de la unidad de ensayo de la unidad de ensayo de ensayo de la unidad de ensayo de ensayo de la unidad de ensayo.
|
Las emisiones de gases de efecto invernadero de los sistemas de combustión interna y de los sistemas de combustión interna se calcularán en función de la temperatura de los sistemas de combustión interna.
|
6. Preguntas frecuentes
1¿En qué chip se basa?
Olycom: Realtek
2¿Puedo personalizarlo?
- ¿ Qué pasa?
Apoyamos servicios OEM como logotipo, nombre del modelo, etiqueta, máscara de PVC y piezas del producto ((kit de montaje, bloque de terminales de alimentación, etc.)
3¿Está bien?
No, no puedo.
Es sólo un simple plug-and-play, pero tenemos un modelo administrado ((IM-FP266GM)
4¿Tiene alguna certificación?
Sí, nuestra compañía está certificada ISO9001.
Tenemos certificados CE/FCC/RoHS/E-mark/CCC para nuestros modelos.
5¿Apoya el OEM y ODM?
Sí, esta es nuestra ventaja competitiva.
Hay una introducción detallada en el siguiente enlace.
