Switch de red PoE gestionado Olycom L2/L2+
Descripción general del producto
El Olycom IM-FP166GW es una plataforma de conmutación Ethernet industrial diseñada para entornos donde la continuidad de la red y la tolerancia ambiental son igualmente críticas. Construido en torno a una arquitectura L2+ gestionada por anillo, ofrece un rendimiento de comunicación estable para sistemas industriales que operan en condiciones físicas y eléctricas adversas.
Al combinar interfaces de fibra y cobre dentro de un factor de forma industrial compacto, el switch admite tanto la transmisión de larga distancia de la red troncal como el acceso a dispositivos locales. Una interfaz de fibra SFP multivelocidad permite enlaces ópticos de alta velocidad a través de distancias extendidas, mientras que múltiples puertos Gigabit Ethernet proporcionan conectividad directa para terminales industriales, controladores y dispositivos de borde.
Para garantizar la fiabilidad a largo plazo, el dispositivo está diseñado para funcionar a temperaturas extremas y una protección eléctrica mejorada. Su robusta carcasa, el cumplimiento industrial de EMC y la inmunidad reforzada contra sobretensiones le permiten operar continuamente en fábricas, armarios exteriores e instalaciones de infraestructura donde los equipos de red convencionales no pueden.
El rendimiento de conmutación de alto rendimiento, junto con los mecanismos de protección de anillo rápidos, permite que el IM-FP166GW mantenga un flujo de datos ininterrumpido y se recupere rápidamente de las fallas de enlace. Respaldado por una garantía de 3 años y soporte técnico de por vida, es muy adecuado para redes industriales de misión crítica y despliegues a gran escala.
Datos técnicos
|
Nombre del producto
|
Switch de fibra PoE industrial gestionado de 10/100/1000 Mbps (1F+6TP)
|
|
Modelo No.
|
IM-FP166GW
|
|
Puerto
|
1*100/1000/2500Mpbs puertos SFP
SM: 1310nm/1550nm, 20Km; 1490nm/1550nm, 40~120Km
MM: 1310nm, 2Km; 850nm, 500 metros
6*10/100/1000M UTP RJ45 (Soporte de detección automática MDI/MDIX)
|
|
Protocolo
|
IEEE 802.3
IEEE802.3U
IEEE802.3ab
IEEE802.3z
IEEE802.1d STP
IEEE802.1w RSTP
IEEE802.1s MSTP
ITU-T G.8023 EPR/Y.1344
IEEE802.1Q
IEEE802.1X
IEEE802.3ad
IEEE802.3x
IEEE802.1ad
IEEE802.1p
IEEE802.1ab
IEEE802.3az
IEEE802.3af
IEEE802.3at
|
|
Características de conmutación
|
Modo de transmisión: almacenamiento y reenvío
Retraso de reenvío: <10us
Ancho de banda del sistema: 17 Gbps (sin atascos de tráfico)
Tamaño de DRAM: 128M
Tamaño de Flash: 16M
Tamaño del búfer de paquetes: 4Mb
ID de VLAN: 4096
Tamaño de la tabla de direcciones MAC: 8K
Jumbo Frame: 9.6KB
|
|
Medios de red
|
10BASE-T: CAT3, CAT4, CAT5 par trenzado no blindado (≤100m)
100/1000BASE-TX: CAT5 o superior par trenzado blindado (≤100m)
|
|
LEDs
|
Alimentación, red, fibra
PWR: Alimentación
Naranja: Enlace/ACT
Verde: Velocidad de red de 1000M (apagado cuando es 100Mb/s)
Fibra: FX1
|
|
Fuente de alimentación
|
Voltaje de entrada: 48V (máx. 52V)
Voltaje de salida PoE: 48V
Potencia de salida PoE única: 30W (puerto 1~6)
Presupuesto máximo: 180W
Conexión inversa: soporte
|
|
Cableado PoE
|
PoE af/at: 1/2 (V+), 3/6 (V-)
|
|
Entorno
|
Temperatura de funcionamiento: -40°C～75°C
Temperatura de almacenamiento: -40°C～85°C
Humedad de funcionamiento: 10%～90%, sin condensación
Humedad de almacenamiento: 10%～95%, sin condensación
|
|
Estándares de la industria
|
ESD: IEC61000-4-2, ±15KV aire, ±6KV contacto
EFT: IEC61000-4-4, General ±6KV
Sobretensión: IEC61000-4-5, Diferencial ±2KV, Común±6KV
|
|
Certificación
|
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020
EN 55035:2017+A11: 2020/EN IEC 61000-3-2:2019/A1: 2021
EN 61000-3-3: 2013/A2: 2021/AC:2022
CE-LVD: EN IEC 62368-1: 2020+A11:2020
FCC: 47 CFR FCC Parte 15 Subparte B (Clase B) ANSI C63.4: 2014
|
|
Información mecánica
|
Carcasa: Carcasa de metal corrugado, nivel de grado IP40
Dimensión: 158*115*60mm

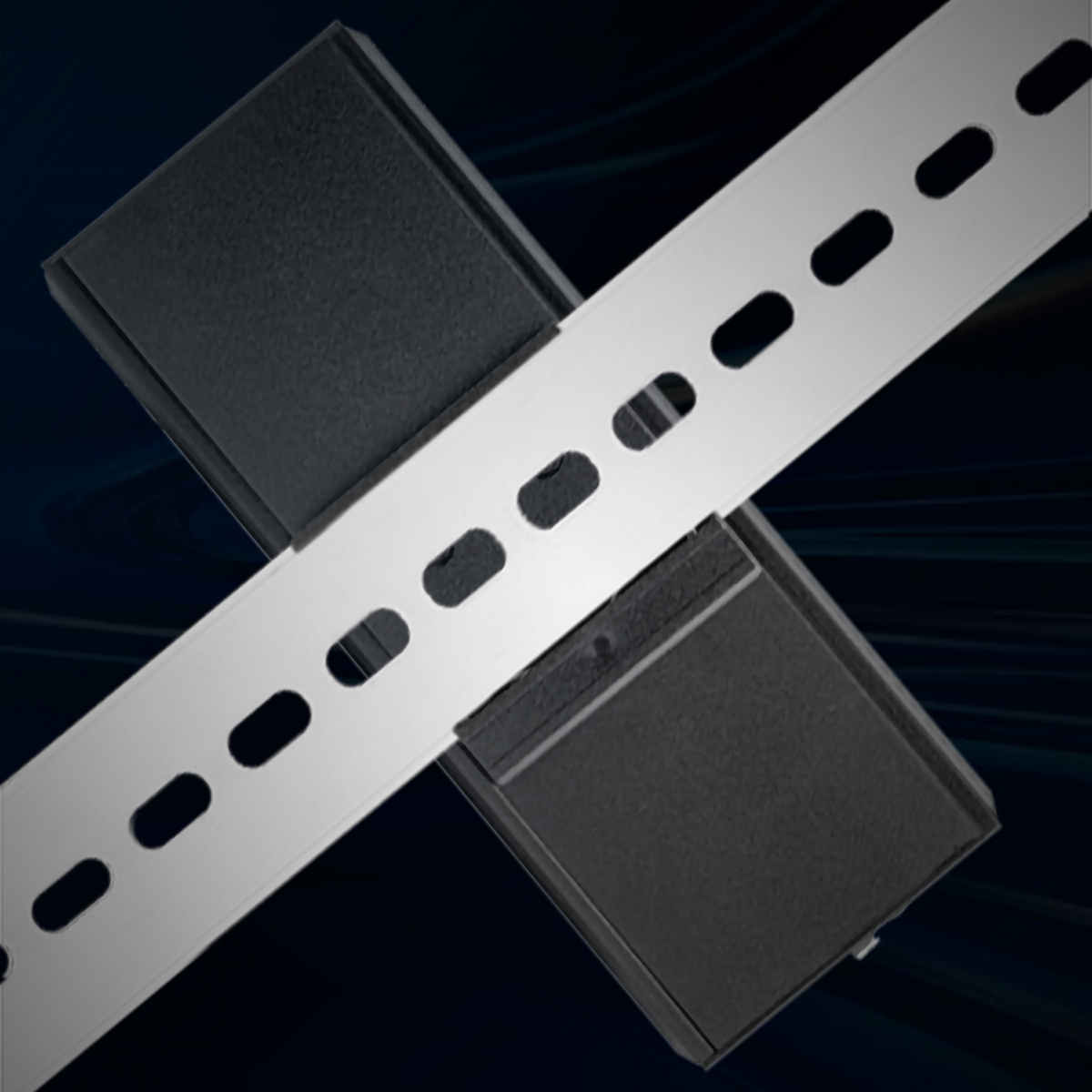

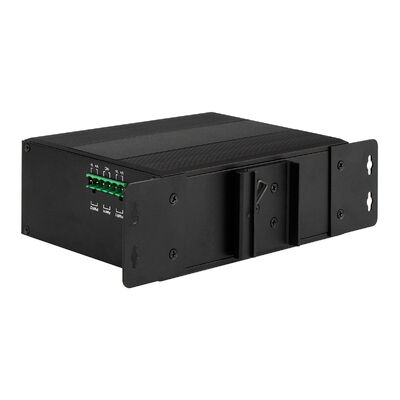

Método de montaje: Montaje en carril DIN/pared
Peso: 0,75 kg/0,9 kg (Neto/Bruto)
|
|
Garantía
|
3 años, soporte técnico de por vida
|
Características principales
1. Capacidades funcionales
Redes híbridas de fibra y cobre
El switch integra una interfaz SFP de velocidad programable (100M / 1G / 2.5G) con seis puertos Gigabit Ethernet de negociación automática, lo que permite la interconexión perfecta entre las redes troncales ópticas y los equipos industriales basados en cobre sin requisitos de cableado especiales.
2. Resiliencia de red y protección de bucle
Diseñado para topologías de anillo y redundantes, el dispositivo es compatible con el anillo de protección Ethernet ITU-T G.8032 junto con los protocolos STP / RSTP / MSTP. Estos mecanismos garantizan una rápida recuperación de la topología y evitan los bucles de red en instalaciones industriales complejas.
3. Rendimiento de conmutación de alto rendimiento
Una arquitectura de conmutación optimizada ofrece reenvío de datos sin bloqueo con una latencia de nivel de microsegundos. La compatibilidad con grandes tablas MAC, la segmentación VLAN extensa, los tramas jumbo y el almacenamiento en búfer suficiente garantizan un rendimiento estable bajo cargas de tráfico pesadas y ráfagas.
4. Base de hardware industrial
Equipada con amplia memoria del sistema y almacenamiento flash, la plataforma mantiene un funcionamiento constante al tiempo que admite funciones avanzadas de gestión y seguridad, incluso en entornos de red cargados continuamente.
5. Endurecimiento ambiental y eléctrico
La carcasa de metal proporciona protección IP40, mientras que las defensas integradas contra sobretensiones, ESD y transitorios rápidos eléctricos protegen el sistema de los peligros eléctricos industriales comunes. La amplia tolerancia a la temperatura y la humedad de funcionamiento hacen que el switch sea adecuado para el despliegue en armarios exteriores e industriales.
6. Gestión de red multimodo
La configuración y el monitoreo se pueden realizar a través de múltiples interfaces, incluida la gestión basada en web, CLI, SNMP y Telnet. Las herramientas de diagnóstico, como la detección de fallas de cable y las funciones de ahorro de energía, ayudan a simplificar el mantenimiento y reducir los costos operativos.
7. Control y segmentación de tráfico avanzado
La compatibilidad con el etiquetado VLAN, la agregación de enlaces, la priorización de QoS y la supresión de difusión permite un control preciso sobre el comportamiento del tráfico, lo que permite aislar y priorizar los servicios críticos dentro de las redes industriales compartidas.
8. Diseño orientado a la seguridad
El switch incorpora control de acceso en capas y mecanismos de cifrado, incluidos 802.1X, RADIUS, ACL, TACACS+ y protocolos de gestión seguros. La redundancia de firmware y la amplia compatibilidad con protocolos ayudan a garantizar la seguridad a largo plazo y la flexibilidad de actualización.
9. Flexibilidad de instalación y cumplimiento de estándares
Diseñado para montaje en carril DIN o pared, la carcasa compacta cabe fácilmente en armarios de control con espacio limitado. El dispositivo cumple con los principales estándares internacionales de seguridad y EMC, lo que garantiza un funcionamiento fiable en implementaciones industriales globales.
Soporte de comunicación de largo alcance
La interfaz óptica admite distancias de transmisión de hasta 120 km a través de fibra monomodo, mientras que los puertos Ethernet admiten cableado de cobre estándar para conexiones locales de hasta 100 m, lo que permite el diseño de red escalable en grandes sitios industriales.
Escenarios de implementación típicos
1. Fabricación automatizada y control de procesos
Actúa como una red troncal de comunicación para PLC, sensores y sistemas de control, lo que permite el intercambio de datos en tiempo real requerido para el control de la producción y la supervisión de equipos.
2. Sistemas de transporte y tráfico
Se utiliza en armarios de carretera, redes ferroviarias y sistemas de gestión del tráfico, donde la redundancia de anillo garantiza el funcionamiento continuo de las redes de señalización y control.
3. Redes ópticas privadas e industriales de banda ancha
Sirve como un nodo de acceso o agregación de fibra para redes privadas empresariales e industriales, lo que permite la comunicación de alto ancho de banda entre ubicaciones distribuidas.
4. Operaciones industriales remotas
Admite la conectividad de red para instalaciones geográficamente dispersas, como plantas de tratamiento de agua, sitios mineros e instalaciones energéticas, lo que permite la supervisión y el mantenimiento centralizados.
5. Vigilancia exterior y redes de seguridad
Proporciona acceso de red estable para cámaras IP, puntos de acceso inalámbrico y equipos de monitoreo implementados en entornos de seguridad exterior o perimetral.
6. Campus industriales y parques logísticos
Forma la capa de acceso de redes industriales y empresariales a gran escala, lo que permite arquitecturas segmentadas, priorización de servicios y alta densidad de dispositivos.
Accesorio
|
Módulo óptico industrial
|
|
OSPL1E06D-85
|
100BASE-FX (850nm)
|
|
OSPL1E06D
|
100BASE-FX
|
|
OSPL1E20D
|
100BASE-LX
|
|
OSPL1E40D
|
100BASE-EX
|
|
OSBL1E20D-35
|
100BASE-BX-U (TX 1310 RX1550)
|
|
OSBL1E20D-53
|
100BASE-BX-D (TX 1550 RX1310)
|
|
OSPL1G05D
|
1000BASE-SX
|
|
OSPL1G06D
|
1000BASE-SX (1310nm)
|
|
OSPL1G20D
|
1000BASE-LX
|
|
OSPL1G40D
|
1000BASE-EX
|
|
OSBL1G20D-35
|
1000BASE-BX-U (TX 1310 RX1550)
|
|
OSBL1G20D-53
|
1000BASE-BX-D (TX 1550 RX1310)
|
|
Fuente de alimentación DIN industrial
|
|
IM-DAC220/DC48V2.5A
|
AC220V a DC48V2.5A, -40℃～70℃
|
|
IM-DAC220/DC48V5A
|
AC220V a DC48V5A, -40℃～70℃
|
|
IM-DAC220/DC48V10A
|
AC220V a DC48V10A, -40℃～70℃
|
