Olycom Anillo endurecido con conmutador Ethernet 1G gestionado
Introducción

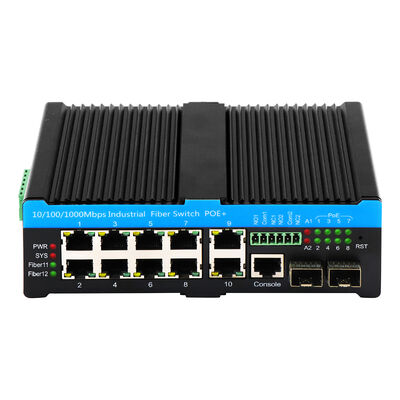

El Olycom IM-FP21000GW es un L2+ Ring Managed Industrial Ethernet Switch de alto rendimiento diseñado para entornos industriales resistentes y conectividad de red confiable.
Boasting 2 x 100/1000/2500Mbps SFP fiber uplink ports (supporting single-mode/multi-mode fiber with transmission distances from 500m to 120Km) and 8 x auto-sensing 10/100/1000Mbps UTP RJ45 ports (all supporting MDI/MDIX), también cuenta con 1 puerto de consola, un bloque de terminales de potencia de 16 pines y 2 puertos de salida de alarma.Este interruptor Ethernet adopta un chasis de disipación de temperatura con nervaduras para una gestión eficiente del calor y tiene una clasificación de protección IP40.
Compatible con el protocolo de anillo rápido ITU-T G.8032V1/V2 y múltiples estándares IEEE, ofrece un ancho de banda del sistema sin bloqueo de 40Gbps y admite administración de red avanzada.
Con protección contra sobretensiones de 6 KV y cumplimiento de estrictas normas industriales EMC/ESD, es ideal para infraestructuras críticas y sistemas de automatización industrial que requieren un funcionamiento estable y a largo plazo.
Especificación
|
Puerto
|
2*100/1000/2500Mpbs puertos SFP
SM: 1310nm/1550nm, 20Km; 1490nm/1550nm, 40 ~ 120Km
MM: 1310nm, 2Km; 850nm, 500 metros
2*10*100/1000M UTP RJ45 Uplink ((Apoya la detección automática MDI/MDIX)
8*UTP Enlaces descendentes
1*Puerto de la consola
Bloque de terminales de alimentación con un número de pin 1*6
2*Salida de la alarma
|
|
El Protocolo
|
El IEEE 802.3
Las demás:
Las demás:
Las partidas 1 y 2
Las condiciones de los requisitos de seguridad de los equipos de ensayo se especifican en el anexo I.
Las condiciones de los sistemas de transmisión de datos
Las condiciones de los requisitos de seguridad de los sistemas de radiofrecuencia se determinarán en el anexo II.
Se aplicará a las instalaciones de la UIT-T.1344
Las demás:
El número de unidad
Las demás:
Las partidas de los componentes de las máquinas de ensayo
El número de unidad de control
El número de unidad
El número de unidad
Las demás:
|
|
Características de cambio
|
Modo de transmisión: almacenamiento y transmisión
El retraso en el envío: < 10 us
Ancho de banda del sistema: 30Gbps (sin atascos de tráfico)
Tamaño de la DRAM: 128M
Tamaño del flash: 16M
Tamaño del búfer de paquetes: 4 MB
Identificación de las tierras de cultivo: 4096
Tamaño de la tabla de direcciones MAC: 8K
Cuadro Jumbo: 9.6KB
|
|
Medios de red
|
10BASE-T: CAT3, CAT4, CAT5 pareja retorcida sin blindaje ((≤ 100 m)
100/1000BASE-TX: Categoría 5 o superior con par torcido blindado ((≤ 100 m)
|
|
Los LEDs
|
Energía, sistema, red, fibra, alarma
PWR: energía, rojo
SYS: Sistema en rojo
Enlace/actividad de red: LED verde
Tasa de datos de red: LED naranja (encendido para 1G)
Enlace de fibra: Verde
Alarma LED: parpadeo en rojo
|
|
Fuente de alimentación
|
Válvula de entrada: DC12V ~ DC57V
Temperatura de trabajo: -40°C a +75°C
Conexión inversa: soporte
|
|
Medio ambiente
|
Temperatura de almacenamiento: -40°C 85°C
Humedad de trabajo: 10%~90%, no condensante
Humedad de almacenamiento: 10%~95%, no condensante
|
|
Normas de la industria
|
ESD: IEC61000-4-2, contacto con el aire de ±15 KV, ±6 KV
EFT: IEC61000-4-4, generales ±6KV
La corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente
|
|
Certificación
|
El número de unidad de ensayo debe ser el número de unidad de ensayo de unidad de ensayo.
En el caso de los vehículos de las categorías A y B, el número de homologación de tipo deberá ser el siguiente:
En el caso de los vehículos de las categorías M1 y N2 y de los vehículos de las categorías M2 y N32022
El número de unidad de ensayo de la unidad de ensayo de la unidad de ensayo de la unidad de ensayo de ensayo de la unidad de ensayo de ensayo de la unidad de ensayo de ensayo de la unidad de ensayo de ensayo de ensayo de la unidad de ensayo de ensayo de ensayo de la unidad de ensayo de ensayo de la unidad de ensayo de ensayo de la unidad de ensayo de ensayo.2020
La FCC: 47 CFR FCC Parte 15 Subparte B ((Clase B) ANSI C63.4: 2014
|
|
Información mecánica
|
Conchas: Conchas metálicas corrugadas, grado IP40
Dimensión: 165*112*45,5 mm

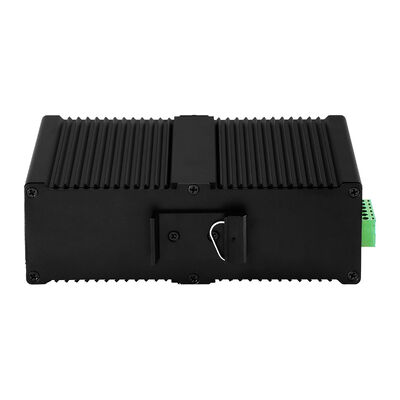

Método de montaje: montaje en rieles
Peso: 0,75Kg/0,9Kg ((Neto/bruto)
|
|
Garantización
|
3 años, soporte técnico de por vida
|
Características clave
1Configuración de puerto versátil
2 puertos de fibra SFP de 2,5 Gbps (compatibles con SM/MM, transmisión de 500m/120Km) + 8 puertos UTP RJ45 de 10/100/1000M (MDI/MDIX de detección automática), complementados por un puerto de consola y un bloque de terminales de alimentación,y 2 salidas de alarma para el despliegue flexible de la red
2Soporte avanzado de red de anillo
Cumple con el protocolo de anillo rápido G.8032V1/V2 de la UIT-T, además de los protocolos de árbol de STP/RSTP/MSTP, lo que garantiza una recuperación rápida de la red y una protección del bucle para las configuraciones críticas de red de anillo
3Procesamiento de datos de alta velocidad
Modo de transmisión de almacenamiento y reenvío con un retraso de reenvío de < 10 us, ancho de banda del sistema no bloqueante de 40 Gbps, velocidad de reenvío de 22,321 Mpps, tabla de direcciones MAC de 8K, 4096 ID de VLAN,y buffer de paquetes de 4Mb con soporte para cuadros jumbo de hasta 9.6KB para una transmisión fluida de datos grandes
4. Adaptabilidad al medio ambiente
Chasis metálico con nervuras para una disipación de calor eficiente, protección contra el polvo IP40 y protección contra sobretensiones de 6 KV (IEC 61000-4-5: Diferencial ± 2 KV, común ± 6 KV).Resiste a una temperatura de almacenamiento de -40°C a 85°C y a una humedad no condensante del 10% al 95%, resistente al ESD (±15KV aire, ±6KV contacto) y al EFT (±6KV)
5Gestión integral de la red
Soporta una interfaz gráfica web, CLI similar a Cisco®, SNMP v1/v2c/v3 y Telnet para una configuración intuitiva.Agregación de enlaces (LACP/estático), QoS y supresión de tormentas para un rendimiento óptimo de la red
6. Alarma y protección inteligentes
Puertos de salida de alarma de contacto seco de dos vías (conectables a campanas/sirenas externas) con visualización en tiempo real del estado de la alarma que activa alertas de fallas del puerto para permitir la monitorización remota.Equipado con protección contra la sobre-temperatura y soporte de conexión de energía inversa para una mayor fiabilidad
7Instalación compacta y flexible
Cubierta de metal corrugado (16511245.5mm) con diseño de montaje Din-rail, ligero (0,75Kg de peso neto), que se ajusta perfectamente en gabinetes de control industriales ajustados
8. Estricto cumplimiento industrial
Cumple con las certificaciones CE-EMC (EN 55032/55035), CE-LVD (EN IEC 62368-1) y FCC (47 CFR Parte 15 Subparte B Clase B), conforme con las normas de la serie IEC 61000 para ESD, EFT,y soporte adecuado para aplicaciones críticas de transporte y tráfico
Escenarios de aplicación
1Automatización de fábricas y procesos
Construido para soportar una comunicación continua y confiable entre sistemas de automatización, incluidos PLC, controladores industriales, sensores y actuadores.Asegura un flujo fluido de datos entre líneas de producción y entornos de proceso, lo que permite un control preciso y operaciones de fabricación estables.
2Sistemas de transporte inteligentes
Despliegados en infraestructuras de transporte como gabinetes de tráfico, redes de señalización ferroviaria y sistemas de monitoreo.Su diseño de red basado en anillos permite que los datos pasen a través de nodos sin interrupción, manteniendo la disponibilidad de la red para el tráfico y las operaciones ferroviarias de tiempo crítico.
3Medio ambiente hostil y despliegues de misión crítica
Diseñado para su uso en lugares con ruido eléctrico y exigentes para el medio ambiente, incluidos los sitios de distribución de energía, las instalaciones de petróleo y gas y las instalaciones al aire libre seguras.Mantiene un rendimiento constante a pesar de las temperaturas extremas y las interferencias industriales.
4Infraestructura de comunicación basada en fibra
Funciones como un dispositivo de acceso o agregación de fibra en redes ópticas privadas y redes de comunicación industrial.Las interfaces de fibra SFP permiten distancias de transmisión extendidas al tiempo que admiten altos requisitos de rendimiento de datos.
5Control distribuido y control remoto
Soporta conectividad confiable para equipos geográficamente dispersos en aplicaciones como servicios públicos, minería y producción de energía.Mecanismos integrados de alarma y vigilancia ayudan a los operadores a identificar rápidamente los fallos y a mantener la estabilidad del sistema.
6Parques industriales y campus empresariales
Proporciona una base de red escalable para campus industriales, centros logísticos y zonas empresariales,permitir que un gran número de dispositivos se conecten de forma segura al tiempo que admite la gestión centralizada de la red y la expansión a largo plazo.
Accesorios
|
Modulo óptico industrial
|
|
Los requisitos de seguridad de los equipos de seguridad de los equipos de seguridad
|
1000BASE-SX
|
|
Los requisitos de seguridad de los equipos de seguridad de los equipos de seguridad
|
Se trata de un sistema de transmisión de datos.
|
|
Los requisitos de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad
|
1000BASE-LX
|
|
Los requisitos de seguridad de los equipos de seguridad
|
Se aplicará el método siguiente:
|
|
Los datos de las pruebas de seguridad de los equipos de seguridad de los equipos de seguridad de los equipos
|
El número de unidades de control de la unidad de control de la unidad de control de la unidad de control de la unidad de control de la unidad de control de la unidad de control.
|
|
Los datos de las pruebas de seguridad de los equipos de seguridad de los equipos de seguridad de los equipos de seguridad.
|
Se trata de un sistema de control de velocidad basado en el sistema de control de velocidad basado en el sistema de control de velocidad.
|
|
Fuente de alimentación DIN industrial
|
|
El número de unidad de ensayo de la unidad de ensayo de la unidad de ensayo será el siguiente:
|
AC220V a DC12V1.67A, -30°C ∼70°C. El valor de la corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente
|
|
El número de unidad de ensayo de la unidad de ensayo de la unidad de ensayo de la unidad de ensayo de la unidad de ensayo de ensayo de la unidad de ensayo de ensayo de la unidad de ensayo de ensayo de la unidad de ensayo de ensayo de la unidad de ensayo de ensayo de la unidad de ensayo.
|
Las emisiones de gases de efecto invernadero de los sistemas de energía eléctrica de los Estados miembros se calcularán en función de la temperatura de los sistemas de energía eléctrica.
|
