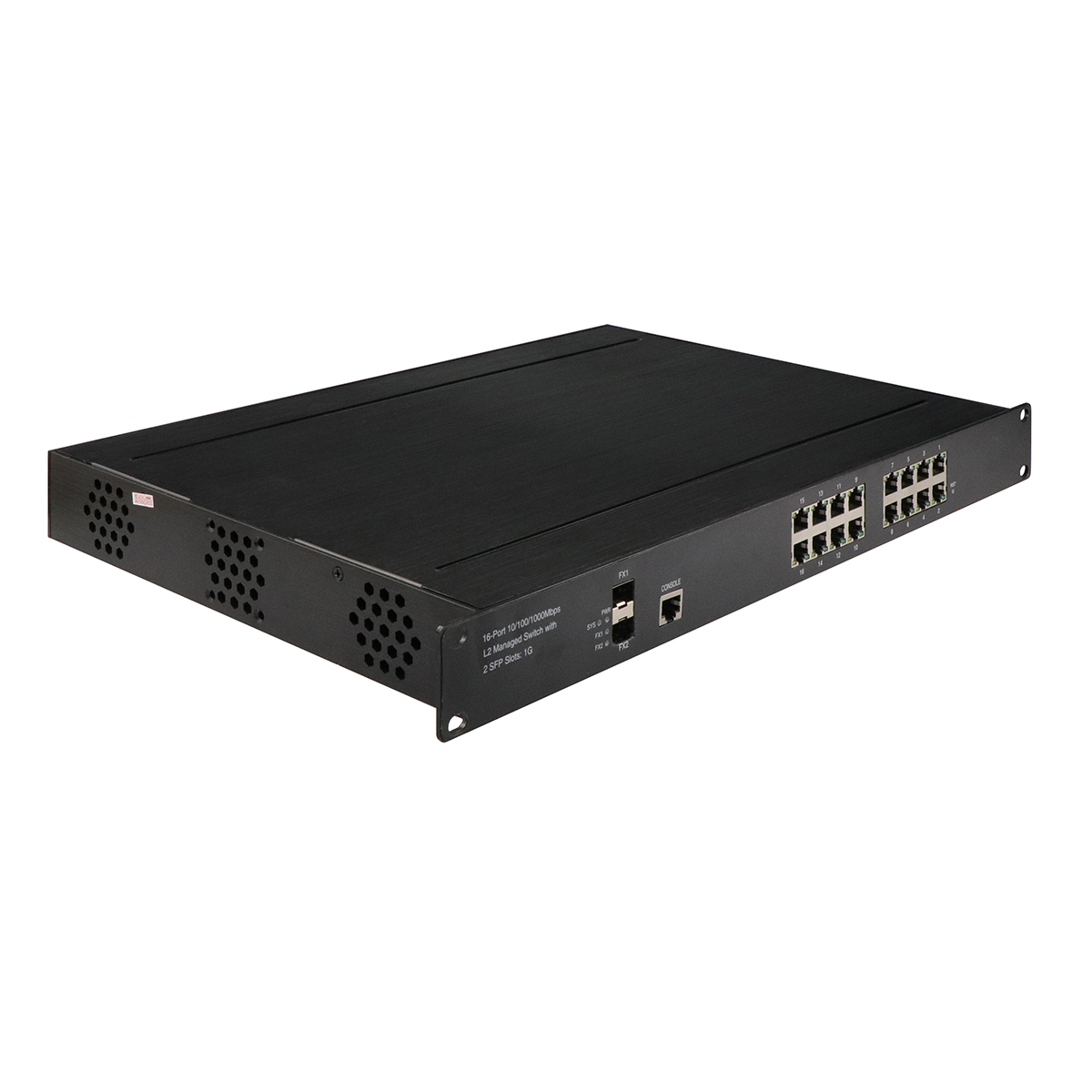

16 puertos con interruptor Ethernet industrial administrado Gigabit L2+ velocidad manejable 220V entrada

Switch industrial de fibra gestionado L2+ de 2,5G de 16 puertos

Datos técnicos

Posicionamiento del producto

IM-FS021600GW está posicionado como un switch de agregación Ethernet de clase industrial construido para entornos donde coexisten una gran cantidad de dispositivos, largas tiradas de cable y condiciones de funcionamiento adversas. Está diseñado para funcionar continuamente en redes de nivel de infraestructura que exigen un rendimiento predecible, un aislamiento estricto y una estabilidad a largo plazo en lugar de ráfagas de rendimiento de estilo consumidor.

1. Arquitectura y capacidad de la red

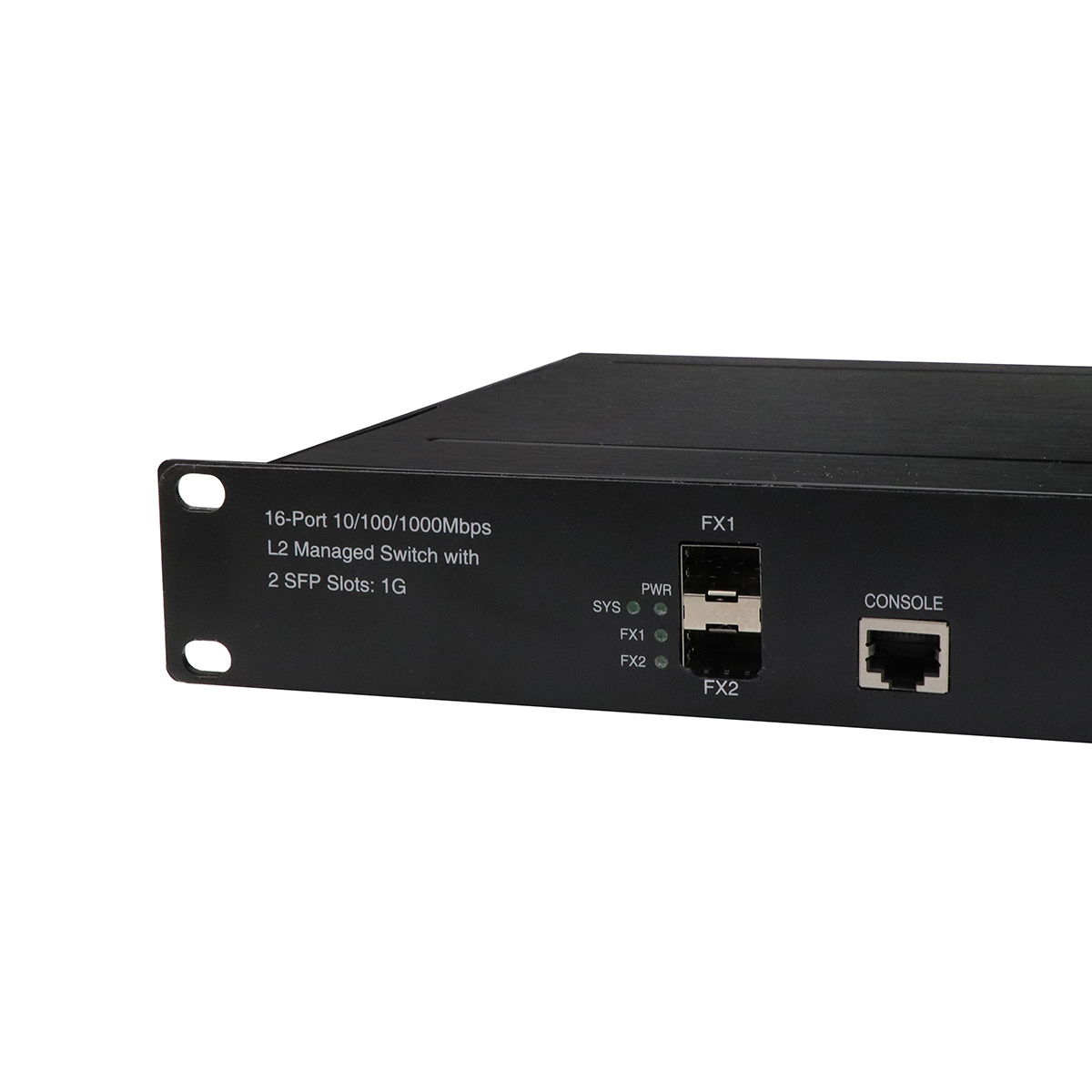

El dispositivo proporciona un diseño de enlace ascendente de fibra dual combinado con acceso de cobre de alta densidad, lo que le permite actuar como un nodo de agregación local o un switch de acceso industrial dentro de las redes de control distribuido. Dos interfaces ópticas admiten la transmisión de larga distancia tanto en fibra monomodo como multimodo, lo que permite la interconexión entre salas de control, subestaciones, talleres o sitios remotos. Dieciséis puertos Gigabit Ethernet acomodan la conectividad densa de dispositivos de campo sin necesidad de equipos de expansión externos.

Una estructura de conmutación sin bloqueo con alta capacidad de reenvío garantiza que los flujos de tráfico simultáneos se puedan procesar sin congestión. Las grandes tablas de direcciones y VLAN permiten que la red se escale a medida que los sistemas crecen, lo que admite arquitecturas segmentadas en múltiples departamentos, funciones o zonas de seguridad.

2. Redundancia, estabilidad y control de tráfico

Diseñado para el funcionamiento industrial siempre activo, el switch integra múltiples mecanismos para mantener la continuidad de la red. La protección basada en anillo y los protocolos de árbol de expansión permiten una convergencia rápida de la topología y la recuperación automática de fallas de enlaces o nodos, lo que evita interrupciones de un solo punto en las redes críticas.

El manejo del tráfico se optimiza a través del procesamiento de almacenamiento y reenvío y la compatibilidad con tramas jumbo, lo que garantiza una transmisión eficiente de grandes paquetes de datos industriales. Los mecanismos de calidad de servicio permiten que el tráfico sensible a la latencia, como las señales de control o los flujos de monitoreo, se priorice, mientras que el control del ancho de banda y la supresión de tormentas evitan que el tráfico anormal afecte la estabilidad general del sistema.

3. Segmentación y optimización de multidifusión

La plataforma admite una amplia gama de modelos de implementación de VLAN, lo que permite que las redes se dividan lógicamente en función de los puertos, las direcciones MAC, las subredes IP o los protocolos de aplicación. La traducción de VLAN permite que diferentes dominios de red se interconecten sin reconfiguración.

Para entornos con mucho tráfico de multidifusión, el switch incluye funciones avanzadas de control de multidifusión. Los mecanismos de inspección y filtrado de IGMP y MLD garantizan que el tráfico de multidifusión se entregue solo donde se requiere, lo que reduce el consumo innecesario de ancho de banda en aplicaciones como la videovigilancia y el monitoreo en tiempo real.

4. Seguridad y control de acceso

La seguridad se aplica a través de múltiples capas, comenzando en el nivel del puerto y extendiéndose a través de la autenticación, autorización y acceso de gestión cifrado. El switch admite marcos de autenticación estandarizados y políticas de control de acceso para restringir dispositivos y usuarios no autorizados.

Los mecanismos de protección adicionales ayudan a mitigar las amenazas comunes a la red, como la suplantación de identidad y el uso no autorizado de direcciones. Los protocolos de gestión segura garantizan que los datos de configuración y el tráfico de control permanezcan protegidos durante el acceso y el mantenimiento remotos.

5. Gestión y mantenimiento

El dispositivo se puede gestionar utilizando múltiples interfaces para adaptarse a diferentes preferencias operativas, incluido el acceso a la línea de comandos, la configuración basada en web y las plataformas de gestión de red centralizadas. El mantenimiento remoto del software es compatible con mecanismos de actualización seguros diseñados para evitar la interrupción del servicio debido a actualizaciones fallidas.

Las herramientas de diagnóstico integradas ayudan con la localización de fallas, lo que reduce el tiempo de solución de problemas en grandes instalaciones. La compatibilidad con la sincronización horaria, el registro y los estándares de monitoreo permite una integración perfecta en los flujos de trabajo operativos existentes.

6. Diseño ambiental y mecánico

El switch está construido para su implementación en entornos físicamente exigentes. Una carcasa metálica con protección industrial contra el polvo, combinada con amplios rangos de temperatura de funcionamiento y almacenamiento, permite un funcionamiento fiable en lugares expuestos al calor, el frío y los contaminantes en el aire.

El cumplimiento de un amplio conjunto de estándares industriales, electromagnéticos y relacionados con el transporte garantiza que el dispositivo se pueda implementar en entornos especializados, como sistemas ferroviarios, armarios exteriores e instalaciones energéticas. La resistencia a la vibración, los golpes y las interferencias eléctricas mejora aún más la durabilidad operativa.

7. Alimentación e instalación

Diseñado para la implementación a nivel de infraestructura, el switch admite la entrada de alimentación de CA con tolerancia de conexión no polar, lo que simplifica la instalación en sistemas eléctricos industriales. El factor de forma del chasis es adecuado para instalaciones montadas en bastidor en salas de control, subestaciones y armarios de equipos industriales.

Casos de uso de implementación

1. Control y automatización de fábricas
Sirve como una capa de acceso y agregación para redes de automatización, conectando controladores, sensores, HMI y sistemas de monitoreo mientras aísla el tráfico a través de VLAN y mecanismos QoS.

2. Sistemas ferroviarios y de transporte
Se aplica en redes de vía, estación y carretera donde el cumplimiento de los estándares ferroviarios y la rápida recuperación de fallas son esenciales para mantener los servicios de señalización e información.

3. Redes de energía y servicios públicos
Se utiliza en subestaciones, sitios de energía renovable y sistemas de monitoreo de la red, lo que admite diseños de red redundantes y una amplia tolerancia ambiental para la implementación en exteriores y subterráneos.

4. Industria pesada y sitios de recursos
Se implementa en instalaciones de minería, metalurgia y petroquímica donde el polvo, la vibración y el ruido eléctrico son comunes, mientras que el diagnóstico remoto reduce el esfuerzo de mantenimiento.

5. Campus industrial e interconexión de backbone
Actúa como un switch de agregación conectado por fibra que conecta centros de datos, parques industriales e instalaciones de control, lo que admite el intercambio de datos de alto volumen y la expansión escalable.

6. Seguridad y monitoreo remoto
Admite sistemas de cámaras y monitoreo a gran escala a través de un manejo eficiente de multidifusión y priorización del tráfico, manteniendo la separación entre las redes de vigilancia y operativas.

7. Infraestructura de transporte público
Integrado en sistemas de comunicación ferroviarios y de tránsito para proporcionar conectividad resiliente para equipos a bordo, en el camino y a nivel de estación.

Características del software

1. Admite el diagnóstico de cables y puede localizar el punto de falla
2. Admite la gestión IEEE802.3az EEE (Ethernet de eficiencia energética), optimiza el consumo de energía
3. Admite STP, RSTP, MSTP, anillo de protección Ethernet ITU-T G.8032 (EPR)
4. Admite QoS, QoS de clasificación de transporte, CoS, control de ancho de banda (dirección de entrada/salida), supresión de tormentas, servicios diferenciados
5. Admite IEEE802.1q VLAN, puerto VLAN, basado en Mac VLAN, IP subnet VLAN, Protocol VLAN, VLAN convert, MVR
6. Admite agregación de enlaces LACP IEEE802.3ad dinámica, agregación de enlaces estática
7. Admite IGMP/MLD snooping V1/V2/V3, filtrado/modulación IGMP, búsqueda IGMP
8. Admite informe de agente IGMP, MLD snooping
9. Seguridad: basada en puerto y Mac IEEE802.1X, RADIUS, ACL, TACACS+, HTTP/HTTPS, SSL/SSH v2
10. Admite CLI similar a Cisco®, gestión web, SNMP v1/v2c/v3, Telnet
11. Admite la actualización de software a través de TFTP y HTTP, la redundancia de firmware evita fallas en la actualización
12. Admite cliente/relé/snooping/snooping opción 82/relé opción 82 DHCP
13. Admite RMON, MIB II, imagen espejo, registro de eventos, DNS, NTP/SNTP, IEEE802.1ab LLDP
14. Admite servidor Telnet IPV6/ICMP v6, SNMP, HTTP, SSH/SSL, NTP/SNTP, TFTP, QoS, ACL

Preguntas frecuentes

1, ¿En qué chip se basa?

Olycom: Vitesse

2, ¿Puedo personalizarlo?

Olycom: Sí

Admitimos servicios OEM como logotipo, nombre del modelo, etiqueta, máscara de PVC y piezas del producto (kit de montaje, bloque de terminales de alimentación, etc.)

3, ¿Puedo conectarlo con dispositivos de 10/100M?

Olycom: Sí

Para los puertos LAN, son de detección automática de 10/100/1000M

Para los puertos de fibra, configure la velocidad de 100 Mbps a través de la GUI web o CLI

4, ¿Puedo desactivar la función PoE para algunos puertos cuando sea necesario?

R: Sí

Todos los switches gestionados PoE de esta serie admiten la gestión PoE

Simplemente configure el estado PoE a través de la GUI web o CLI

5, ¿Hacen SKD/CKD?

R: Sí

Como fábrica, hemos tratado con esto muchas veces.
