8 puertos de la capa 2 con conmutador de fibra 2.5G
Especificación
|
Nombre del producto
|
10/100/1000Mbps con interruptor de fibra industrial administrado ((2F+6TP)
|
|
Número de modelo.
|
Se aplicará el procedimiento siguiente:
|
|
Puerto
|
2*100/1000/2500Mpbs puertos SFP
SM: 1310nm/1550nm, 20Km; 1490nm/1550nm, 40 ~ 120Km
MM: 1310nm, 2Km; 850nm, 500 metros
Se aplicará un sistema de detección automática de MDI/MDIX.
|
|
El Protocolo
|
El IEEE 802.3
Las demás:
Las demás:
Las partidas 1 y 2
Las condiciones de los requisitos de seguridad de los equipos de ensayo se especifican en el anexo I.
Las condiciones de los sistemas de transmisión de datos
Las condiciones de los requisitos de seguridad de los sistemas de radiofrecuencia se determinarán en el anexo II.
Se aplicará a las instalaciones de la UIT-T.1344
Las demás:
El número de unidad
Las demás:
Las partidas de los componentes de las máquinas de ensayo
El número de unidad de control
El número de unidad
El número de unidad
Las demás:
|
|
Características de cambio
|
Modo de transmisión: almacenamiento y transmisión
El retraso en el envío: < 10 us
Ancho de banda del sistema: 22Gbps (sin atascos de tráfico)
Tamaño de la DRAM: 128M
Tamaño del flash: 16M
Tamaño del búfer de paquetes: 4 MB
Identificación de las tierras de cultivo: 4096
Tamaño de la tabla de direcciones MAC: 8K
Cuadro Jumbo: 9.6KB
|
|
Medios de red
|
10BASE-T: CAT3, CAT4, CAT5 pareja retorcida sin blindaje ((≤ 100 m)
100/1000BASE-TX: Categoría 5 o superior con par torcido blindado ((≤ 100 m)
|
|
Los LEDs
|
Energía, red, fibra
PWR: Potencia
Naranja: Enlace/ACT
Verde: velocidad de red de 1000M (desactivado cuando es de 100Mb/s)
Fibra: FX1/FX2
|
|
Fuente de alimentación
|
Entrada DC12V~DC52V redundante, por lo general DC12V/DC24V/DC48V
Conexión inversa: soporte
|
|
Consumo de energía
|
Carga total ≤ 5 W
|
|
Medio ambiente
|
Temperatura de trabajo: -40°C 75°C
Temperatura de almacenamiento: -40°C 85°C
Humedad de trabajo: 10%~90%, no condensante
Humedad de almacenamiento: 10%~95%, no condensante
|
|
Normas de la industria
|
ESD: IEC61000-4-2, contacto con el aire de ±15 KV, ±6 KV
EFT: IEC61000-4-4, generales ±6KV
La corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente
|
|
Certificación
|
El número de unidad de ensayo debe ser el número de unidad de ensayo de unidad de ensayo.
En el caso de los vehículos de las categorías A y B, el número de homologación de tipo deberá ser el siguiente:
En el caso de los vehículos de las categorías M1 y N2 y de los vehículos de las categorías M2 y N32022
El número de unidad de ensayo de la unidad de ensayo de la unidad de ensayo de la unidad de ensayo de ensayo de la unidad de ensayo de ensayo de la unidad de ensayo de ensayo de la unidad de ensayo de ensayo de ensayo de la unidad de ensayo de ensayo de ensayo de la unidad de ensayo de ensayo de la unidad de ensayo de ensayo de la unidad de ensayo de ensayo.2020
La FCC: 47 CFR FCC Parte 15 Subparte B ((Clase B) ANSI C63.4: 2014
|
|
Información mecánica
|
Conchas: Conchas metálicas corrugadas, grado IP40
Dimensión: 158*115*60 mm

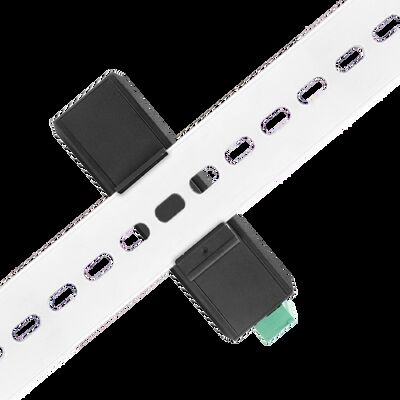

Método de montaje: montaje en barandillas o en paredes
Peso: 0,75Kg/0,9Kg ((Neto/bruto)
|
|
Garantización
|
3 años, soporte técnico de por vida
|
Características clave
1Configuración de puertos versátiles: puertos de fibra SFP de 2 x 2.5 Gbps (compatibles con SM/MM, transmisión de 500m/120Km) + puertos UTP RJ45 de 6 x 10/100/1000M (MDI/MDIX de detección automática),Facilitar la conexión ininterrumpida de redes de fibra y cobre para terminales industriales.
2Soporte avanzado para el anillo y el árbol de extensión: compatible con los protocolos ITU-T G.8032 Ethernet Protection Ring (EPR) e IEEE 802.1d STP/802.1w RSTP/802.1s MSTP,garantizar una recuperación rápida de la red (ideal para las topologías de anillo) y la prevención del bucle en aplicaciones críticas.
3Procesamiento de datos de alta eficiencia: adopta un modo de transmisión de almacenamiento y reenvío con un retraso de reenvío de <10 us, ancho de banda del sistema no bloqueante de 22 Gbps, velocidad de reenvío de 19.344 Mpps, tabla de direcciones MAC de 8K,4096 Identificadores de VLAN, y el búfer de paquetes de 4 Mb soporta cuadros jumbo de hasta 9,6 KB para una transmisión fluida de grandes volúmenes de datos.
4. Especificaciones de hardware robustas: Equipado con 128M DRAM y 16M memoria flash, mejorando las capacidades de procesamiento y almacenamiento de datos para un funcionamiento estable de la red.
5. Adaptabilidad al medio ambiente resistente: caparazón metálica corrugada con protección contra el polvo IP40, protección contra sobretensiones de 6KV (IEC 61000-4-5: Diferencial ±2KV, común ±6KV) y resistencia al aire ESD (±15KV,Las emisiones de CO2 de los motores de combustión renovable se calcularán de acuerdo con el método de ensayo del fabricante.Funciona a una temperatura de trabajo de -40°C a 75°C y a una temperatura de almacenamiento de -40°C a 85°C, con una humedad no condensante del 10% al 95%, adecuada para ambientes exteriores y industriales adversos.
6. Gestión de red completa: admite GUI web, CLI similar a Cisco®, SNMP v1/v2c/v3 y Telnet para una configuración intuitiva. Cuenta con diagnóstico de cable (ubicación del punto de falla), IEEE 802.3az Ethernet de eficiencia energética (EEE) para la optimización de la energía, y funciones avanzadas que incluyen VLAN (802.1q), agregación de enlaces dinámico/estático (LACP), QoS y supresión de tormentas.
7Mecanismos de seguridad sólidos: integra la autenticación IEEE 802.1X, RADIUS, ACL, TACACS + y el cifrado HTTPS / SSL / SSH v2 para proteger el acceso a la red y la transmisión de datos.Apoya la actualización de software a través de TFTP/HTTP con redundancia de firmware, cliente DHCP/Relay/Snooping, RMON, MIB II, y IPv6 compatibilidad para el futuro.
8Instalación y cumplimiento flexibles: admite el montaje en Din-rail o en pared, con una dimensión compacta de 15811560 mm (peso neto de 0,75 kg) para una fácil integración en gabinetes de control ajustados.Se ajusta a la norma CE-EMC (EN 55032/55035), CE-LVD (EN IEC 62368-1), y FCC (47 CFR Parte 15 Subparte B Clase B), que cumplen con las estrictas normas industriales.
9Conectividad a larga distancia: los puertos de fibra soportan distancias de transmisión de hasta 120 km (modo único),mientras que los puertos RJ45 funcionan con cables CAT3/CAT4/CAT5 (10BASE-T) y CAT5+ (100/1000BASE-TX) hasta 100m ideales para instalaciones industriales a gran escala.
Resumen general
El Olycom IM-FS260GW es un conmutador Ethernet Industrial de 8 puertos L2+ Ring Managed de alto rendimiento diseñado para una conectividad de red estable y resistente en entornos industriales duros.
It features 2 x 100/1000/2500Mbps SFP fiber ports (supporting both single-mode and multi-mode fiber with transmission distances ranging from 500m to 120Km) and 6 x auto-sensing 10/100/1000Mbps UTP RJ45 ports (fully compatible with MDI/MDIX), permitiendo la integración flexible de fibra a cobre para diversos dispositivos industriales.
Diseñado para soportar condiciones extremas, el interruptor funciona en un rango de temperatura de -40°C a 75°C, tiene una clasificación de protección IP40,y está equipado con protección contra sobretensiones Ethernet de 6KV que cumple con los requisitos EMC de grado industrial y cumple con las normas FCC y CECon un ancho de banda del sistema sin bloqueo de 22Gbps y soporte para protocolos avanzados de red de anillos, garantiza una transmisión de datos eficiente y una rápida recuperación de fallos.hacerla una opción confiable para infraestructuras industriales críticas y despliegues de redes a gran escala.
También ofrece una garantía de 3 años y soporte técnico de por vida para una tranquilidad operativa a largo plazo.
Aplicación
1Redes industriales centradas en la automatización
Implementado como una columna vertebral de comunicación dentro de entornos de producción automatizados, lo que permite una interacción perfecta entre las unidades de control, los dispositivos de detección y los equipos industriales.Asegurar la disponibilidad de datos coherentes para el control operativo, diagnóstico y supervisión de la producción.
2- Sistemas de transporte e infraestructuras públicas
Aplicado en entornos de tráfico vial y comunicación ferroviaria donde la continuidad de la red es crítica.Las arquitecturas basadas en anillos con mecanismos de recuperación rápida ayudan a mantener la disponibilidad del sistema para la señalización del tráfico y la operación ferroviaria, incluso en condiciones de falla de enlace o nodo.
3. Redes de comunicación privadas habilitadas para fibra
Las interfaces SFP de fibra permiten un transporte de datos de alta capacidad confiable,conectividad a larga distancia entre instalaciones geográficamente dispersas y nodos de red.
4Activos industriales remotos y redes de supervisión
Apoya la conectividad para instalaciones industriales remotas y no tripuladas, como estaciones de servicio público, sitios mineros e instalaciones de producción de energía.Diseñado para operar de forma fiable en entornos difíciles al tiempo que permite la monitorización centralizada y la configuración remota.
5. Redes de vigilancia y acceso al aire libre
Instalado en gabinetes al aire libre para aplicaciones de seguridad y monitoreo, proporcionando un acceso estable a la red para cámaras IP, dispositivos inalámbricos y sistemas de monitoreo de borde.Protección de grado industrial que garantiza el funcionamiento continuo bajo sobretensiones eléctricas y condiciones climáticas extremas.
6Conectividad industrial a escala de empresas
Sirve como una base de redes para campus industriales, operaciones logísticas y parques industriales,apoyo a las arquitecturas de red segmentadas y al manejo prioritario del tráfico para dar cabida a diversos servicios empresariales y operativos.
Apoyar la gestión de IEEE802.3az EEE ((Ethernet eficiente energéticamente), optimizar el consumo de energía
Apoyar STP, RSTP, MSTP, ITU-T G.8032 Ethernet Anillo de protección ((EPR)
Apoyo a QoS, clasificación de transporte QoS, CoS, control de ancho de banda ((dirección de entrada/salida), supresión de tormentas, servicios diferenciados
Apoyo a IEEE802.1q VLAN, puerto VLAN, VLAN basado en Mac, VLAN de subred IP, VLAN de protocolo, convertidor VLAN, MVR
Apoyar la agregación de enlaces dinámicos IEEE802.3ad LACP, la agregación de enlaces estáticos
Apoyar el espionaje IGMP/MLD V1/V2/V3, filtración/modulación IGMP, búsqueda IGMP
Informe del agente de apoyo IGMP, espionaje de MLD
Seguridad: basado en puertos y Mac IEEE802.1X, RADIUS, ACL, TACACS+, HTTP/HTTPS, SSL/SSH v2
Soporte para Cisco® como CLI, gestión web, SNMP v1/v2c/v3, Telnet
Soporte de actualización de software a través de TFTP y HTTP, la redundancia del firmware evita el fracaso de la actualización
Preguntas frecuentes
1¿En qué chip se basa?
Olycom: Velocidad
2¿Puedo personalizarlo?
- ¿ Qué pasa?
Apoyamos servicios OEM como logotipo, nombre del modelo, etiqueta, máscara de PVC y piezas del producto ((kit de montaje, bloque de terminales de alimentación, etc.)
3¿Puedo conectarlo con dispositivos 10/100M?
- ¿ Qué pasa?
Para los puertos LAN, son 10/100/1000M de detección automática
Para los puertos de fibra, configure la velocidad de 100 Mbps a través de la interfaz gráfica web o CLI
4¿Usted hace SKD/CKD?
R: Sí
Como fábrica, hemos lidiado con esto muchas veces.
