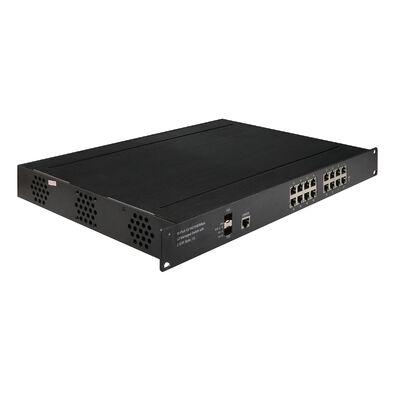

1U Tipo 2.5G Conmutador de red PoE administrado 16 puerto
Características clave
1Configuración de puertos de alta densidad
Equipado con puertos de fibra SFP de 2 × 1000 Mbps y puertos Ethernet RJ45 de 16 × 10/100/1000 Mbps, el switch admite una expansión flexible de la red.Los puertos de cobre son compatibles con el cableado CAT3/CAT4/CAT5 (10BASE-T) y CAT5e o superior (100/1000BASE-TX) hasta 100 metros, lo que permite una fácil integración con dispositivos antiguos y modernos.
2Diseño de hardware de grado industrial
La robusta carcasa metálica (483 × 275 × 44,5 mm) cumple con los estándares de protección IP30 y admite entrada no polar de 220 V CA, simplificando el despliegue de energía en gabinetes industriales.El cumplimiento de las normas EMI y EMS garantiza un funcionamiento estable bajo fuertes interferencias electromagnéticas.
3Redundancia rápida de la red y protección del bucle
Soporta ITU-T G.8032 Ethernet Protection Ring (EPR), ERPS y protocolos clásicos de árbol de extensión, incluidos STP, RSTP y MSTP. Estos mecanismos proporcionan recuperación de fallas por debajo de 50 ms, evitan los bucles de red,y mantener la continuidad de la comunicación en las topologías de anillo y malla.
4Control avanzado de VLAN y multicast
Ofrece amplias capacidades de VLAN, incluidas IEEE 802.1Q VLAN, VLAN basado en puertos, VLAN basado en MAC, VLAN de subred IP, VLAN basado en protocolo, traducción de VLAN y registro de VLAN multicast (MVR).
La optimización de multicast se mejora a través del espionaje de IGMP / MLD (v1/v2/v3), el filtrado y los informes de proxy, reduciendo el tráfico innecesario y conservando el ancho de banda para los flujos de video y tiempo real.
5Gestión del tráfico y calidad de servicio
Utiliza la conmutación de almacenamiento y reenvío con soporte para jumbo frames de hasta 9.6 KB. Las características QoS integradas incluyen clasificación de tráfico, programación de prioridades (CoS), limitación de la velocidad de entrada/salida,Formación del puerto, y control de tormentas para el tráfico de transmisión, multicast y unicast desconocido, garantizando un rendimiento determinista para aplicaciones industriales sensibles a la latencia.
Soporta Ethernet de eficiencia energética IEEE 802.3az para optimizar el consumo de energía durante períodos de baja utilización.
6Seguridad de red de múltiples capas
Proporciona un fuerte control de acceso a través de la autenticación IEEE 802.1X, seguridad basada en MAC, RADIUS y TACACS +, y políticas ACL flexibles.Inspección dinámica del ARP, y la gestión encriptada a través de HTTPS, SSL y SSH v2 ayudan a defenderse contra el spoofing, el acceso no autorizado y las amenazas cibernéticas.
Incluye DHCP Snooping y DHCP Relay con la opción 82 para una gestión segura de direcciones IP.
7. Agregación de enlaces flexible
Soporta tanto la agregación estática como IEEE 802.3ad LACP, lo que permite que se combinen múltiples enlaces físicos para un mayor rendimiento y redundancia de enlaces.
8- Gestión y seguimiento integrales
Soporta múltiples métodos de gestión incluyendo CLI (Cisco-style), Web GUI, SNMP v1/v2c/v3 y Telnet. Las características incluyen actualizaciones de firmware TFTP/HTTP con protección de doble imagen, RMON, MIB II,Espejo de puerto, registros de eventos, DNS y sincronización de tiempo NTP / SNTP.
El diagnóstico integrado de cables ayuda a identificar y localizar rápidamente los fallos de cableado, reduciendo el tiempo de resolución de problemas en el lugar.
9- Preparación completa para IPv6
Soporte nativo para la gestión y los servicios de IPv6, como IPv6 Telnet, ICMPv6, SNMPv6, HTTPv6, SSH/SSL a través de IPv6, IPv6 ACL, IPv6 QoS, TFTPv6 y NTPv6,garantizar la compatibilidad con las arquitecturas de red de próxima generación.
10.Confiabilidad industrial comprobada
Certificado para resistir vibraciones, golpes y caídas libres de acuerdo con las normas IEC 60068.que lo hace adecuado para el funcionamiento continuo en entornos industriales extremos.
Datos técnicos
|
Nombre del producto
|
10/100/1000Mbps Intercambio de fibra industrial (2F+16TP)
|
|
Número de modelo.
|
Se aplicará el procedimiento siguiente:
|
|
Puerto
|
Puertos SFP de 2 x 1000Mpbs
El número de unidad de control de la unidad de control de la unidad de control de la unidad
|
|
Estándar
|
El IEEE 802.3, IEEE802.3U, IEEE802.3ab, IEEE802.3z, IEEE802.1d STP, IEEE802.1w RSTP, IEEE802.1s MSTP, ITU-T G.8023 EPR/Y. El objetivo de este proyecto es desarrollar un sistema de transmisión de datos de alta precisión para los usuarios de los servicios de telecomunicaciones.1344, IEEE802.1Q, IEEE802.1X, IEEE802.3ad, IEEE802.3x, IEEE802.3af, IEEE802.3at, IEEE802.1ad, IEEE802.1p, IEEE802.1ab, IEEE802.3az
|
|
Identificador de las tierras
|
4096
|
|
Cuadro Jumbo
|
9.6KB
|
|
Tamaño de la tabla de direcciones MAC
|
8K
|
|
El estándar de Poe
|
IEEE802.3af, IEEE802.3at (Poe es opcional, por defecto es sin Poe)
|
|
Características de conmutación
|
Modo de transmisión: almacenamiento y transmisión
ancho de banda del sistema: 36 Gbps (no atasco de tráfico)
|
|
Medios de red
|
10BASE-T: CAT3, CAT4, CAT5 pareja retorcida sin blindaje ((≤ 100 m)
100/1000BASE-TX: Categoría 5 o superior con par torcido blindado ((≤ 100 m)
Puerto SFP, distancia de transmisión: 20 km, 40 km, 60 km, 80 km, 100 km
|
|
Los LEDs
|
Energía, red, fibra
|
|
Fuente de alimentación
|
Válvula de entrada: AC220V
Entrada de potencia no polar: soporte
|
|
Medio ambiente
|
Temperatura de trabajo: -40°C 85°C
Humedad de trabajo: 5%~95%, no condensante
|
|
Normas de la industria
|
EMI: FCC Parte 15 Subparte B Clase A, EN 55022 Clase A, EN61000-6-4- Emisiones para el entorno industrial
EMS: EN61000-6-2-Inmunidad para entornos industriales, EN 61000-4-2 (ESD) Nivel 3, EN 61000-4-3 (RS) Nivel 3, EN 61000-4-4 (EFT) Nivel 3, EN 61000-4-5 (Surge) Nivel 3, EN 61000-4-6 (CS) Nivel 3,Se aplican las siguientes condiciones:
Control del tráfico: NEMA-TS2, Vibración: IEC 60068-2-6
Caída libre: IEC 60068-2-32, Choque: IEC 60068-2-27
Tráfico ferroviario: EN 50121-4
|
|
Información mecánica
|
Clase de seguridad: IP30
Dimensiones: 483 x 275 x 44,5 mm
|
|
Garantización
|
Reemplazo en el plazo de un año; reparación en 3 años
|
Resumen general
El Olycom IM-FP021616GW es un switch Ethernet administrado de capa 2 de grado industrial diseñado para ofrecer una conectividad de red estable, de alto rendimiento y segura en entornos industriales exigentes.
Combina la capacidad de la fibra vertebral con acceso de cobre de alta densidad, lo que lo hace adecuado para la agregación de dispositivos industriales a gran escala y la transmisión a larga distancia.
El switch proporciona 2 interfaces de fibra SFP de Gigabit que admiten módulos de modo único y multimodo, lo que permite distancias de transmisión desde enlaces de corto alcance hasta 100 km,junto a 16 puertos Ethernet RJ45 de 10/100/1000 Mbps de negociación automática para conexiones de dispositivos de campo flexiblesEste diseño híbrido permite una integración perfecta de fibra a cobre a través de redes industriales.
Diseñado para condiciones adversas, el IM-FP021616GW funciona de forma fiable en un rango de temperatura extendido de -40°C a +85°C, cuenta con una carcasa de metal resistente con clasificación IP30,y admite entrada de energía no polar de 220 V CA, garantizando la resistencia al ruido eléctrico, a las vibraciones y al polvo que se encuentran comúnmente en las instalaciones industriales.
Con una capacidad de conmutación sin bloqueo de 36 Gbps, una tabla de direcciones MAC de 8K y soporte para hasta 4096 VLAN, el conmutador ofrece un rendimiento constante incluso en redes de alta densidad y multigrupos.
Las características avanzadas de gestión, redundancia, control de tráfico y seguridad garantizan un funcionamiento ininterrumpido las 24 horas del día, los 7 días de la semana para aplicaciones críticas.
El producto cumple con las normas FCC, CE, NEMA-TS2 y EN 50121-4 (aplicaciones ferroviarias) y está respaldado por una política de reemplazo de 1 año y un servicio de reparación de 3 años,lo que lo convierte en una opción confiable para aplicaciones industriales a largo plazo.
Aplicaciones
1Automatización industrial y sistemas de control
Soporta PLC, HMI, sensores y controladores en líneas de producción y sistemas de automatización.El aislamiento de la VLAN y la calidad de servicio garantizan la entrega confiable del tráfico de control en tiempo real al tiempo que separan los datos de gestión y monitoreo.
2Transporte y redes ferroviarias
Diseñado para sistemas de comunicación ferroviaria y de carretera, conforme a la norma EN 50121-4.y sistemas de información de los pasajeros.
3Infraestructuras de energía, energía y servicios públicos
Ideal para subestaciones, sitios de energía renovable y redes de monitoreo de red.
4Entornos industriales adversos
Adecuado para minería, metalurgia, plantas petroquímicas y industrias pesadas, resistente al polvo, vibraciones, interferencias eléctricas y temperaturas extremas.con gestión remota que simplifica el mantenimiento.
5Vigilancia por video y monitoreo remoto
Optimizado para redes de cámaras IP y sistemas de seguridad. La gestión multicast y QoS priorizan el tráfico de video mientras que las VLAN aíslan los datos de vigilancia de las redes operativas.
6Parques industriales y campus empresariales
Proporciona una red de agregación y distribución confiable para parques industriales, centros logísticos y grandes campus, que admite una alta densidad de dispositivos, segmentación del tráfico y agregación de enlaces de columna vertebral.
7Transporte ferroviario y transporte público
Asegura comunicaciones estables para el equipo a bordo, sensores de la vía y sistemas de control de la estación.
8Proyectos de migración IPv6
Una plataforma ideal para las organizaciones que hacen la transición a IPv6, ofreciendo capacidades completas de reenvío y gestión de datos IPv6 sin comprometer el rendimiento o la seguridad.
WEB Información
-
Apoyar el diagnóstico del cable y puede localizar el punto de falla
-
Apoyar la gestión de IEEE802.3az EEE ((Ethernet eficiente energéticamente), optimizar el consumo de energía
-
Apoyar STP, RSTP, MSTP, ITU-T G.8032 Ethernet Anillo de protección ((EPR)
-
Apoyo a QoS, clasificación de transporte QoS, CoS, control de ancho de banda ((dirección de entrada/salida), supresión de tormentas, servicios diferenciados
-
Apoyo a IEEE802.1q VLAN, puerto VLAN, VLAN basado en Mac, VLAN de subred IP, VLAN de protocolo, convertidor VLAN, MVR
-
Apoyar la agregación de enlaces dinámicos IEEE802.3ad LACP, la agregación de enlaces estáticos
-
Apoyar el espionaje IGMP/MLD V1/V2/V3, filtración/modulación IGMP, búsqueda IGMP
-
Informe del agente de apoyo IGMP, espionaje de MLD
-
Seguridad: basado en puertos y Mac IEEE802.1X, RADIUS, ACL, TACACS+, HTTP/HTTPS, SSL/SSH v2
-
Soporte para Cisco® como CLI, gestión web, SNMP v1/v2c/v3, Telnet
-
Soporte de actualización de software a través de TFTP y HTTP, la redundancia del firmware evita el fracaso de la actualización
-
Apoyo al cliente DHCP/Relay/Snooping/Snooping opción 82/Relay opción 82
-
Apoyo para RMON, MIB II, imagen de espejo, registro de eventos, DNS, NTP/SNTP, LLDP IEEE802.1ab
-
Apoyo para servidor IPV6 Telnet/ICMP v6, SNMP, HTTP, SSH/SSL, NTP/SNTP, TFTP, QoS, ACL
