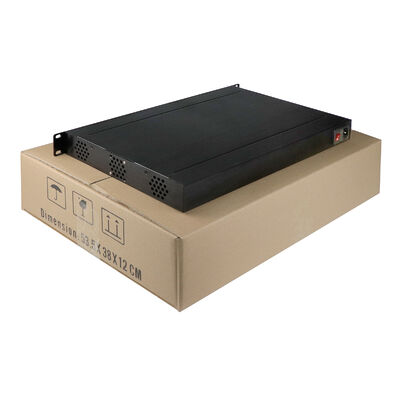

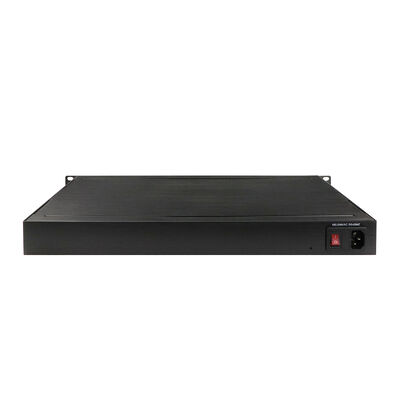

24 Port Rack montable L2/L3 con conmutador de fibra de Gigabit gestionado
Visión general del conmutador Ethernet Olycom
El Olycom IM-FS042400GW es un interruptor Ethernet administrado de capa 2 industrial diseñado para escenarios de redes industriales a gran escala y a largo plazo donde la estabilidad, escalabilidad,y la continuidad operativa son críticas.
Está diseñado para funcionar como un interruptor de acceso de alta densidad y un nodo de agregación capaz de fibra, que admite el despliegue de medios mixtos en entornos industriales complejos.
El switch integra múltiples enlaces ascendentes de fibra de Gigabit con un gran número de puertos Ethernet de cobre, lo que permite que las redes industriales se expandan sin rediseñar las infraestructuras de cableado existentes.
Cuatro interfaces Gigabit SFP permiten la transmisión óptica a larga distancia, mientras que veinticuatro puertos Gigabit Ethernet RJ45 admiten una conectividad masiva de dispositivos en el borde.
Varios puertos se implementan como interfaces COMBO, lo que permite una selección flexible entre fibra o cobre dependiendo de las condiciones de cableado de campo, reduciendo las restricciones de despliegue.
Para garantizar un funcionamiento ininterrumpido en lugares hostiles, el IM-FS042400GW está diseñado para tolerar temperaturas extremas, funcionando de manera confiable desde -40 °C hasta +85 °C.
La robusta carcasa metálica con clasificación IP30 proporciona una protección efectiva contra el polvo, las vibraciones y el estrés mecánico que se encuentran comúnmente en los gabinetes industriales.
Las entradas de potencia no polares de doble CA 220V mejoran la redundancia de potencia y mejoran la resistencia contra las fluctuaciones de voltaje o la inestabilidad de potencia.
Internamente, el switch ofrece una capacidad de conmutación sin bloqueo de 56 Gbps, lo que permite el reenvío de línea completa incluso bajo cargas de tráfico pesadas.
Una tabla de direcciones MAC de 8K y soporte para hasta 4096 ID de VLAN permiten al interruptor gestionar grandes poblaciones de dispositivos y esquemas complejos de segmentación de tráfico.
Funciones integrales de gestión de la capa 2, incluida la protección de la redundancia, la optimización del tráfico y el control de seguridad, garantizan un funcionamiento fiable de la red las 24 horas del día, los 7 días de la semana.
El cumplimiento de las normas FCC, CE, NEMA-TS2 y EN 50121-4 confirma la idoneidad para aplicaciones de automatización industrial y tráfico ferroviario.
El producto está respaldado por una política de reemplazo de 1 año y un servicio de reparación de 3 años, lo que garantiza la confianza de despliegue a largo plazo.
Especificación del interruptor de red de 24 puertos
| Nombre del producto |
10/100/1000Mbps Interruptor de fibra industrial gestionado (4F+24TP) |
| Número de modelo. |
Se aplicará el método de evaluación de la calidad de los productos. |
| Puerto |
4 puertos SFP x 1000Mpbs (los puertos FX3 y FX4 son puertos COMBP)
24x10/100/1000M UTP RJ45 ((Los puertos 23 y 24 son puertos COMBO)
|
| Estándar |
El IEEE 802.3, IEEE802.3U, IEEE802.3ab, IEEE802.3z, IEEE802.1d STP, IEEE802.1w RSTP, IEEE802.1s MSTP, ITU-T G.8023 EPR/Y. El objetivo de este proyecto es desarrollar un sistema de transmisión de datos de alta precisión para los usuarios de los servicios de telecomunicaciones.1344, IEEE802.1Q, IEEE802.1X, IEEE802.3ad, IEEE802.3x, IEEE802.3af, IEEE802.3at, IEEE802.1ad, IEEE802.1p, IEEE802.1ab, IEEE802.3az |
| Identificador de las tierras |
4096 |
| Cuadro Jumbo |
9.6KB |
| Tamaño de la tabla de direcciones MAC |
8K |
| El estándar de Poe |
IEEE802.3af, IEEE802.3at (Poe es opcional, por defecto es sin Poe) |
| Características de conmutación |
Modo de transmisión: almacenamiento y transmisión
ancho de banda del sistema: 56 Gbps (no atasco de tráfico)
|
| Medios de red |
10BASE-T: CAT3, CAT4, CAT5 pareja retorcida sin blindaje ((≤ 100 m)
100/1000BASE-TX: Categoría 5 o superior con par torcido blindado ((≤ 100 m)
Puerto SFP, distancia de transmisión: 20 km, 40 km, 60 km, 80 km, 100 km
|
| Los LEDs |
Energía, red, fibra |
| Fuente de alimentación |
Válvula de entrada: AC220V
Entrada de energía no polar: soporte
|
| Medio ambiente |
Temperatura de trabajo: -40° ≈ 85°C
Humedad de trabajo: 5%~95%, no condensante
|
| Normas de la industria |
EMI: FCC Parte 15 Subparte B Clase A, EN 55022 Clase A, EN61000-6-4- Emisiones para el entorno industrial
EMS: EN61000-6-2-Inmunidad para entornos industriales, EN 61000-4-2 (ESD) Nivel 3, EN 61000-4-3 (RS) Nivel 3, EN 61000-4-4 (EFT) Nivel 3, EN 61000-4-5 (Surge) Nivel 3, EN 61000-4-6 (CS) Nivel 3,Se aplican las siguientes condiciones:
Control del tráfico: NEMA-TS2, Vibración: IEC 60068-2-6
Caída libre: IEC 60068-2-32, Choque: IEC 60068-2-27
Tráfico ferroviario: EN 50121-4
|
| Información mecánica |
Clase de seguridad: IP30
Dimensiones: 483 x 294,6 x 44,5 mm
|
| Garantización |
Reemplazo en el plazo de un año; reparación en 3 años |
Características clave
1Arquitectura portuaria y flexibilidad de los medios
El switch proporciona puertos de fibra SFP de 4 × 1000 Mbps, que admiten módulos de modo único y multimodo con distancias de transmisión que oscilan entre 20 km y 100 km.
Dos de las interfaces de fibra funcionan como puertos COMBO, compartiendo recursos físicos con los puertos de cobre correspondientes para permitir la selección de fibra o cobre.
Además, los puertos Ethernet RJ45 de 24 × 10/100/1000 Mbps admiten la negociación automática y el MDI / MDIX automático para una rápida integración de dispositivos.
Los puertos 23 y 24 también se implementan como interfaces COMBO, aumentando aún más la flexibilidad del cableado en sitios industriales restringidos.
Los puertos de cobre admiten cableado Ethernet estándar de hasta 100 metros, lo que garantiza la compatibilidad con dispositivos industriales tradicionales y modernos.
2Diseño de equipos industriales
Las dimensiones de la caja (483 × 294,6 × 44,5 mm) están optimizadas para armarios industriales montados en bastidores.
La carcasa metálica cumple las normas de protección IP30, proporcionando resistencia a la entrada de polvo y impactos mecánicos.
Las dos entradas de energía no polares de 220 V AC eliminan los problemas de polaridad y mejoran la fiabilidad de la energía.
El dispositivo cumple los estrictos requisitos de EMI y EMS, incluida la Clase A de la Parte 15 de la FCC y el Nivel 3 de la norma EN 61000-4, lo que garantiza un funcionamiento estable en entornos con altas interferencias.
3Redundancia de red y recuperación de fallas
El interruptor admite el anillo de protección Ethernet (EPR) ITU-T G.8032 para una redundancia rápida basada en anillos.
El soporte adicional para ERPS, STP, RSTP y MSTP garantiza la compatibilidad con varias topologías de redes industriales.
Los tiempos de recuperación de fallas de ≤50 ms minimizan las interrupciones del servicio durante las fallas de enlace.
Mecanismos de detección y supresión de bucles integrados evitan tormentas de transmisión e inestabilidad de la red.
4. VLAN y control de tráfico multicast
Se admiten múltiples mecanismos de VLAN, incluidos IEEE 802.1Q VLAN, VLAN basado en puertos, VLAN basado en MAC, VLAN de subred IP y VLAN basado en protocolo.
La traducción VLAN permite una interconexión perfecta entre los dominios de red segmentados.
El registro de VLAN multicast (MVR) permite una distribución eficiente de flujos multicast a través de los límites de VLAN.
El tráfico multicast se optimiza utilizando IGMP y MLD snooping (v1/v2/v3), junto con funciones de filtrado y informes de agentes.
Estas características reducen significativamente la inundación innecesaria de multicast en las implementaciones a gran escala.
5. QoS y optimización del tráfico
El interruptor funciona utilizando un mecanismo de almacenamiento y reenvío para garantizar la integridad de los datos.
El soporte para cuadros gigantes de hasta 9,6 KB mejora la eficiencia de transmisión para paquetes de datos grandes.
Las funciones de QoS incluyen la clasificación del tráfico, la programación de prioridades, el marcado de CoS y la limitación de tarifas.
El control del ancho de banda de entrada y salida garantiza una asignación equitativa de recursos entre los dispositivos conectados.
Los mecanismos de control de tormentas suprimen el tráfico de transmisión, multicast y unicast desconocido.
IEEE 802.3az Ethernet de eficiencia energética reduce dinámicamente el consumo de energía durante los períodos de bajo tráfico.
6Seguridad y control de acceso
El acceso a la red está protegido a través de la autenticación IEEE 802.1X basada en el puerto o la dirección MAC.
La autenticación centralizada es soportada a través de RADIUS y TACACS+.
Las políticas de ACL flexibles proporcionan filtrado de tráfico granular y restricciones de acceso.
Las salvaguardas adicionales incluyen IP Source Guard, Inspección ARP dinámica y acceso de gestión cifrado utilizando HTTPS, SSL y SSH v2.
El rastreo DHCP y el relé DHCP con la opción 82 protegen la asignación de direcciones IP y evitan los ataques de DHCP deshonestos.
7. Agregación de enlaces
El interruptor admite la agregación estática, así como IEEE 802.3ad LACP.
Se pueden combinar múltiples enlaces físicos en una única interfaz lógica para aumentar el ancho de banda y la redundancia.
Los grupos de agregación pueden ofrecer hasta 4 Gbps de rendimiento, adecuados para conexiones de base y de capa de agregación.
8Gestión y mantenimiento
El acceso de gestión está disponible a través de CLI de estilo Cisco, Web GUI, SNMP v1/v2c/v3 y Telnet.
Las actualizaciones de firmware se admiten a través de TFTP y HTTP, con redundancia de imágenes para evitar fallas de actualización.
Las características de monitoreo incluyen RMON, MIB II y registro detallado de eventos.
El espejo de puertos permite el análisis del tráfico y la resolución de problemas.
El diagnóstico integrado de cables identifica fallos de cableado como aberturas o cortes, lo que reduce el tiempo de mantenimiento en el sitio.
La sincronización de tiempo se admite a través de NTP y SNTP.
9. Preparación para IPv6
El interruptor proporciona un soporte completo de IPv6 en los planos de gestión y reenvío.
Los servicios soportados incluyen IPv6 Telnet, ICMPv6, SNMPv6, HTTPv6, SSH/SSL a través de IPv6, TFTPv6 y NTPv6.
El IPv6 ACL y IPv6 QoS aseguran la aplicación consistente de las políticas en redes de doble pila o solo IPv6.
10. Confiabilidad ambiental
El dispositivo se somete a ensayos de vibración, choque y caída libre de acuerdo con las normas IEC 60068.
Funciona de forma fiable con una humedad no condensante del 5%~95%.
Diseñado para el funcionamiento continuo en sistemas ferroviarios, gabinetes al aire libre, instalaciones mineras y plantas petroquímicas.
Interfaz de usuario WEB
- Apoyar el diagnóstico del cable y puede localizar el punto de falla
- Apoyar la gestión de IEEE802.3az EEE (Ethernet eficiente en energía), optimizar el consumo de energía
- Apoyar STP, RSTP, MSTP, ITU-T G.8032 Ethernet Anillo de protección ((EPR)
- Apoyo Qos, clasificación de transporte Qos, Cos, control de ancho de banda (dirección de entrada/salida), supresión de tormentas, servicios diferenciados
- Apoyo a IEEE802.1q VLAN, puerto VLAN, basado en Mac VLAN, IP VLAN de subred, protocolo VLAN, convertidor VLAN, MVR
- Apoyar la agregación de enlaces dinámicos IEEE802.3ad LACP, la agregación de enlaces estáticos
- Apoyar el espionaje IGMP/MLD V1/V2/V3, filtración/modulación IGMP, búsqueda IGMP
- Informe del agente de apoyo IGMP, espionaje de MLD
- Seguridad: basado en puertos y Mac IEEE802.1X, RADIUS, ACL, TACACS+, HTTP/HTTPS, SSL/SSH v2
- Soporte para Cisco® como CLI, gestión web, SNMP v1/v2c/v3, Telnet
- Soporte de actualización de software a través de TFTP y HTTP, la redundancia del firmware evita el fracaso de la actualización
- Apoyo al cliente DHCP/Relay/Snooping/Snooping opción 82/Relay opción 82
- Apoyo para RMON, MIB II, imagen de espejo, registro de eventos, DNS, NTP/SNTP, LLDP IEEE802.1ab
- Soporte para servidor IPV6 Telnet /ICMP v6, SNMP, HTTP, SSH/SSL, NTP/SNTP,TFTP, QoS, ACL.
Aplicación
1Automatización industrial a gran escala
Soporta una amplia conectividad de dispositivos en grandes fábricas y sistemas de automatización de procesos.
Los puertos RJ45 conectan PLC, sensores, HMI, controladores y robots industriales.
La segmentación de VLAN separa el tráfico de producción, monitoreo y administración.
La redundancia de anillos y la agregación de enlaces aseguran una comunicación estable a través de líneas de producción complejas.
2. Sistemas de transporte y ferrocarriles
Completamente conforme con la norma EN 50121-4, adecuado para redes ferroviarias de comunicación y control del tráfico.
Los protocolos de protección del anillo aseguran una rápida recuperación en los sistemas de señalización y monitorización.
Los puertos COMBO simplifican la coexistencia de fibra y cobre en armarios y estaciones de carretera.
3Infraestructuras de energía y servicios públicos
Ideal para subestaciones, parques eólicos y despliegues de redes inteligentes.
Los puertos de fibra permiten enlaces de larga distancia entre los centros de control y el equipo de campo.
La tolerancia a altas temperaturas permite instalaciones al aire libre y remotas.
4Parque industrial y centro de datos
Funciones como agregación o interruptor principal en los parques industriales.
La alta capacidad de conmutación soporta el tráfico este-oeste entre servidores y sistemas de control.
La selección flexible de medios optimiza el diseño de la arquitectura de la columna vertebral.
5Entorno hostil Despliegues grandes
Se utiliza en la minería, la metalurgia y las industrias petroquímicas.
Resiste el polvo, las interferencias electromagnéticas y las variaciones extremas de temperatura.
La gestión y el diagnóstico remotos reducen el esfuerzo de mantenimiento en las grandes instalaciones.
6- Vigilancia y monitoreo por video.
Optimizado para el despliegue de cámaras IP a gran escala.
El control multicast reduce el desperdicio de ancho de banda.
QoS prioriza las transmisiones de video para garantizar la estabilidad de la imagen.
7. Migración IPv6 y redes IIoT
Adecuado para ciudades inteligentes, fábricas digitales y plataformas IIoT que realizan la transición a IPv6.
Asegura la compatibilidad a largo plazo con las arquitecturas de redes industriales de próxima generación.
