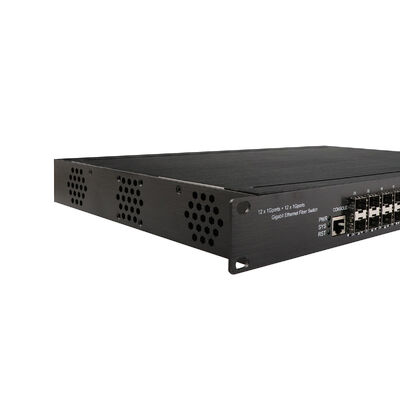

Interruptor Ethernet Gigabit administrado por puerto 24
Lo que es
El Olycom IM-FS121200GW es un interruptor Ethernet industrial totalmente administrado diseñado para redes industriales ricas en fibra a gran escala que requieren alto ancho de banda, transmisión a larga distancia,y control centralizado de la red.
Diseñado como un interruptor de núcleo o capa de agregación, combina conectividad de fibra de alta densidad con acceso flexible de cobre, lo que lo hace ideal para esquinas industriales, sistemas de transporte,y redes de infraestructuras críticas.
con puertos de fibra SFP de 12 × 1000/2500 Mbps que admiten distancias de transmisión de hasta 100 km y puertos RJ45 de 12 × 10/100/1000 Mbps con MDI/MDIX automático,El IM-FS121200GW permite la integración sin fisuras de la fibra con cobre, al tiempo que ofrece hasta 2.5Gbps por conexión de fibra.
Un tejido de conmutación sin bloqueo de 56Gbps, una tabla de direcciones MAC de 8K y soporte para 4096 VLAN garantizan un rendimiento estable incluso en entornos industriales densos y de alto tráfico.
Construido para condiciones adversas, el interruptor funciona de manera confiable desde -40 ° C a 75 ° C, cuenta con una carcasa metálica con clasificación IP30 y admite entrada de potencia dual no polar AC 220V. Opcional IEEE 802.3af/at PoE (hasta 500W en total) permite la alimentación directa de dispositivos de campo como cámaras IPEl cumplimiento de las normas FCC, CE, NEMA-TS2 y EN 50121-4 garantiza su idoneidad para aplicaciones industriales de misión crítica las 24 horas del día, los 7 días de la semana.
Datos técnicos
|
Nombre del producto
|
10/100/1000Mbps Conmutador de fibra industrial (12F+12TP)
|
|
Número de modelo.
|
IM-FS121200GW
|
|
Puerto
|
Puertos SFP de 12 x 100/1000/2500Mpbs
12 x10/100/1000M UTP RJ45 ((Apoyar la detección automática MDI/MDIX)
|
|
Estándar
|
El IEEE 802.3, IEEE802.3U, IEEE802.3ab, IEEE802.3z, IEEE802.1d STP, IEEE802.1w RSTP, IEEE802.1s MSTP, ITU-T G.8023 EPR/Y. El objetivo de la aplicación de este método es mejorar el rendimiento de la tecnología de la información.1344, IEEE802.1Q, IEEE802.1X, IEEE802.3ad, IEEE802.3x, IEEE802.1ad, IEEE802.1p, IEEE802.1ab, IEEE802.3az
|
|
Identificador de las tierras
|
4096
|
|
Cuadro Jumbo
|
9.6KB
|
|
Tamaño de la tabla de direcciones MAC
|
8K
|
|
Características de conmutación
|
Modo de transmisión: almacenamiento y transmisión
Ancho de banda del sistema: 48 Gbps (no atasco de tráfico)
|
|
Medios de red
|
10BASE-T: CAT3, CAT4, CAT5 pareja retorcida sin blindaje ((≤ 100 m)
100/1000BASE-TX: Categoría 5 o superior con par torcido blindado ((≤ 100 m)
Puerto SFP, distancia de transmisión: 20 km, 40 km, 60 km, 80 km, 100 km
|
|
Los LEDs
|
Energía, red, fibra
|
|

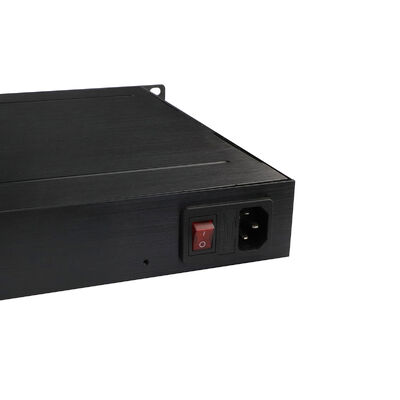

Fuente de alimentación
|
Válvula de entrada: AC220V
Entrada de potencia no polar: soporte
|
|
Medio ambiente
|
Temperatura de funcionamiento: -40°75°C
Humedad de trabajo: 5%-95%, no condensante
|
|
Normas de la industria
|
EMI: FCC Parte 15 Subparte B Clase A, EN 55022 Clase A, EN61000-6-4- Emisiones para el entorno industrial
EMS: EN61000-6-2-Inmunidad para entornos industriales, EN 61000-4-2 (ESD) Nivel 3, EN 61000-4-3 (RS) Nivel 3, EN 61000-4-4 (EFT) Nivel 3, EN 61000-4-5 (Surge) Nivel 3, EN 61000-4-6 (CS) Nivel 3,Se aplicará la norma EN 61000-4-8.
Control del tráfico: NEMA-TS2, Vibración: IEC 60068-2-6
Caída libre: IEC 60068-2-32, Choque: IEC 60068-2-27
Tráfico ferroviario: EN 50121-4
|
|
Información mecánica
|
Clase de seguridad: IP30
Dimensiones: 483 x 294,6 x 44,5 mm
|
|
Garantización
|
Reemplazo en un año; reparación en 3 años
|
Lo que ofrece
1Fibra de alta densidad y acceso flexible
La combinación de 12 puertos SFP de alta velocidad (1G / 2.5G) y 12 puertos Gigabit RJ45 proporciona un equilibrio ideal entre enlaces ascendentes de fibra de larga distancia y acceso a dispositivos locales.
El soporte para módulos de fibra de 20 km a 100 km permite implementaciones industriales de gran área, topologías de anillo y conectividad entre edificios sin equipos adicionales.
2Redundancia de las redes industriales
Para garantizar un funcionamiento ininterrumpido, el IM-FS121200GW admite la protección de anillos Ethernet ITU-T G.8032, ERPS y STP/RSTP/MSTP.
Estos mecanismos ofrecen una recuperación de fallas de menos de 50 ms, evitando efectivamente los bucles de red y minimizando el tiempo de inactividad en las grandes redes industriales.
3Control avanzado de VLAN y multicast
Capacidades VLAN completas, incluidas las VLAN IEEE 802.1Q, las VLAN basadas en MAC/IP/Protocolo, la traducción VLAN y MVR, que permiten una segmentación precisa del tráfico y una operación segura de múltiples servicios.
El IGMP/MLD Snooping incorporado (v1/v2/v3) y el filtrado multicast optimizan el uso del ancho de banda, lo que hace que el interruptor sea ideal para videovigilancia, monitoreo industrial y distribución de datos en tiempo real.
4. Gestión inteligente del tráfico y eficiencia
Con la clasificación del tráfico basada en QoS, la priorización de CoS, la limitación de la velocidad bidireccional y la supresión de tormentas de transmisión, el tráfico de control crítico siempre tiene prioridad.
El soporte para jumbo frames de hasta 9.6KB mejora la eficiencia para grandes flujos de datos, mientras que IEEE 802.3az Energy Efficient Ethernet reduce el consumo de energía durante la baja utilización de la red.
5Seguridad de clase Enterprise.
Las características de seguridad de múltiples capas incluyen la autenticación IEEE 802.1X, RADIUS / TACACS + y control de acceso basado en ACL para proteger el borde de la red.
Las salvaguardas adicionales como IP Source Guard, ARP Inspection, DHCP Snooping / Relay (Opción 82) y el cifrado HTTPS / SSH v2 se protegen contra la suplantación, el acceso no autorizado y el tráfico malicioso.
6Herramientas completas de gestión y mantenimiento
El switch admite múltiples métodos de gestión Web GUI, CLI de estilo Cisco®, SNMP v1/v2c/v3 y Telnet permitiendo una fácil integración en las plataformas NMS existentes.
Características tales como redundancia del firmware con actualización TFTP/HTTP, RMON, espellamiento de puertos, registro de eventos, DNS, NTP/SNTP,y el diagnóstico por cable incorporado reducen significativamente el tiempo de solución de problemas y los costes de mantenimiento.
7Construido para entornos industriales
Certificado para soportar interferencias EMI/EMS, vibraciones, golpes y sobretensiones eléctricas, el IM-FS121200GW cumple con estrictos estándares industriales.
Su robusto recinto y su amplia tolerancia a la humedad (10%~90% no condensante) aseguran estabilidad a largo plazo en fábricas, subestaciones, armarios de carretera y recinto al aire libre.
8. IPv6 listo
Soporte completo de IPv6 incluida la administración, QoS, ACL, SNMPv6 e ICMPv6 prueba la red para la migración de IPv6, la expansión de IIoT y los proyectos de infraestructura inteligente.
Dónde se utiliza
1. Red industrial de base y agregación
Ideal como interruptor de núcleo o agregación en grandes plantas de fabricación, parques industriales y operaciones mineras.mientras que las características administradas simplifican la segmentación y el monitoreo de la red.
2. Sistemas de transporte y ferrocarriles
Completamente conforme con la norma EN 50121-4, el interruptor es adecuado para redes de comunicación ferroviaria, sistemas de gestión del tráfico y gabinetes en la carretera.Protección de anillos a base de fibra que garantiza el funcionamiento continuo de la señalización, CCTV, y sistemas de información de pasajeros.
3Infraestructuras de energía, energía y servicios públicos
Comúnmente desplegado en subestaciones, parques eólicos y redes de redes inteligentes, donde es esencial una amplia tolerancia a la temperatura y una entrada de energía estable.La calidad de servicio garantiza la entrega prioritaria de datos de protección y control.
Centro de datos industriales e interconexión de parques
Con enlaces ascendentes de fibra 2.5G y capacidad de conmutación de 56Gbps, el IM-FS121200GW admite interconexión de alta velocidad entre centros de datos industriales, salas de control y redes de columna vertebral.La agregación de enlaces mejora el rendimiento y la redundancia.
4. Sitios industriales difíciles y remotos
Adecuado para plantas petroquímicas, instalaciones metalúrgicas e instalaciones remotas donde el polvo, el ruido eléctrico y las temperaturas extremas son comunes.La gestión remota y el diagnóstico por cable simplifican el mantenimiento en lugares de difícil acceso.
5. IIoT y infraestructura inteligente basada en IPv6
Una excelente base para IIoT, fábricas inteligentes y implementaciones de ciudades inteligentes, lo que permite la integración perfecta de sensores, controladores y plataformas de gestión basadas en la nube a través de redes habilitadas para IPv6.
WEB Información
-
Apoyar STP, RSTP, MSTP, ITU-T G.8032 Ethernet Anillo de protección ((EPR)
-
Soporte para IEEE802.1q VLAN, puerto VLAN, VLAN basado en Mac, VLAN de subred IP,
-
Protocolo VLAN, conversión de VLAN, MVR
-
Informe del agente de apoyo IGMP, espionaje MLD
-
Seguridad: basado en puertos y Mac IEEE802.1X, RADIUS, ACL, TACACS+, HTTP/HTTPS, SSL/SSH v2
-
Apoyar el diagnóstico del cable y puede localizar el punto de falla
-
Apoyar la gestión de IEEE802.3az EEE (Ethernet eficiente en energía), optimizar el consumo de energía
-
Apoyar la agregación de enlaces dinámicos IEEE802.3ad LACP, la agregación de enlaces estáticos
-
Apoyar el espionaje IGMP/MLD V1/V2/V3, filtración/modulación IGMP, búsqueda IGMP
-
Apoyo para RMON, MIB II, imagen de espejo, registro de eventos, DNS, NTP/SNTP, LLDP IEEE802.1ab
-
Qos de soporte, clasificación de transporte Qos, Cos, control de ancho de banda
-
(dirección de entrada/salida), supresión de tormentas, servicios diferenciados
-
Soporte para servidor IPV6 Telnet /ICMP v6, SNMP, HTTP, SSH/SSL, NTP/SNTP,TFTP, QoS, ACL.
-
Soporte para Cisco® como CLI, gestión web, SNMP v1/v2c/v3, Telnet
-
Soporte de actualización de software a través de TFTP y HTTP, la redundancia del firmware evita el fracaso de la actualización
-
Apoyo al cliente DHCP/Relay/Snooping/Snooping opción 82/Relay opción 82
