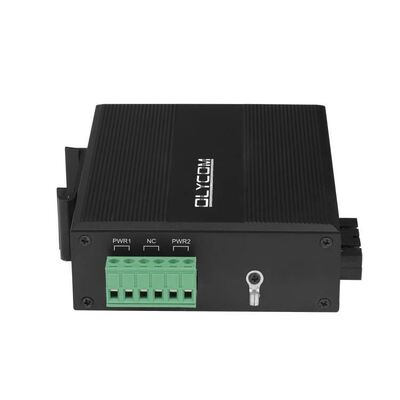

Switch Industrial Ethernet Rígido de Fibra de 5 Puertos
Especificación
|
Nombre del Producto
|
Switch Industrial de Fibra de 10/100Mbps (1F+4TP)
|
|
Número de Modelo
|
IM-FS140FE
|
|
Puerto
|
1x Fibra SFP 100M
SM: 1310nm/1550nm, 20Km; 1490nm/1550nm, 40~120Km
MM: 1310nm, 2Km; 850nm, 500 metros
4x RJ45 UTP 10/100M (Soporta detección automática MDI/MDIX)
1x Bloque de Terminales de Alimentación de 6 pines
|
|
Protocolo
|
IEEE 802.3 (10Base-T)
IEEE 802.3u (100Base-TX)
|
|
Características de Conmutación
|
Modo de transmisión: almacenamiento y reenvío
Retraso de reenvío: <10us
Ancho de banda del sistema: 1Gbps (sin atascos de tráfico)
Tasa de reenvío: 1.488Mpps
MAC: 4K
Tamaño del búfer de paquetes: 1.75Mb
|
|
Medios de Red
|
10BASE-T: Par trenzado sin blindaje CAT3, CAT4, CAT5 (≤100m)
100BASE-TX: Par trenzado blindado CAT5 o superior (≤100m)
|
|
LEDs
|
Alimentación, Fibra, Red, PoE
PWR: Alimentación
Fibra: FX1
Encendido: la transmisión es normal
Apagado: la transmisión NO es normal (módulo óptico defectuoso o desconectado)
Naranja cobre: Indicador PoE
Encendido: PoE está funcionando
Apagado: PoE no está funcionando o es un dispositivo sin PoE
Verde cobre: Indicador de velocidad
Encendido: la velocidad de transmisión es 100Mbps
Parpadeando: en transmisión
Apagado: Desconectado o la velocidad de trabajo es 10Mbps
|
|
Consumo de Energía
|
Carga completa ≤5W
|
|
Fuente de Alimentación
|
Entrada DC redundante de 12V~52V, típicamente DC12V/DC24V/DC48V
Conexión inversa: compatible
|
|
Entorno
|
Temperatura de trabajo: -40°C ~ 75°C
Temperatura de almacenamiento: -40°C ~ 85°C
Humedad de trabajo: 10%~90%, sin condensación
Humedad de almacenamiento: 10%~95%, sin condensación
|
|
Estándares Industriales
|
ESD: IEC61000-4-2, ±15KV aire, ±6KV contacto
EFT: IEC61000-4-4, General ±6KV
Sobretensión: IEC61000-4-5, Diferencial ±2KV, Común ±6KV
|
|
Certificación
|
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020
EN 55035:2017+A11: 2020/EN IEC 61000-3-2:2019/A1: 2021
EN 61000-3-3: 2013/A2: 2021/AC:2022
CE-LVD: EN IEC 62368-1: 2020+A11:2020
FCC: 47 CFR FCC Parte 15 Subparte B (Clase B) ANSI C63.4: 2014
|
|
Información Mecánica
|
Carcasa: Carcasa metálica corrugada, nivel de protección IP40
Dimensiones: 114*93*35mm
Método de montaje: Carril DIN/Montaje en pared
Peso: 0.35Kg/0.45Kg (Neto/Bruto)
|
|
Garantía
|
3 años, soporte técnico de por vida
|
Descripción General del Producto
El IM-FS140FE es un switch industrial Fast Ethernet compacto y no gestionado, diseñado para agregar múltiples dispositivos de campo y enlazarlos a través de fibra en ubicaciones con ruido eléctrico y condiciones ambientales exigentes.
En comparación con los modelos ultra-minimalistas de 2 puertos, proporciona una mayor densidad de dispositivos de borde manteniendo la arquitectura de red simple y determinista.
El switch se enfoca en una sola tarea:
reenvío fiable de Ethernet entre dispositivos industriales basados en cobre y redes de fibra de larga distancia, sin configuración, ajuste o dependencia de software.
Rol de Red e Intención de Diseño
El IM-FS140FE se despliega típicamente en la capa de agregación de campo.
Recopila el tráfico Ethernet de varios dispositivos industriales cercanos y lo reenvía aguas arriba a través de un único enlace de fibra a una sala de control, subestación o gabinete de red central.
El diseño asume:
Topología fija
Patrones de tráfico predecibles
Operación desatendida a largo plazo
No hay interfaces de gestión ni cambios de comportamiento con el tiempo, lo que elimina la deriva de configuración y la inestabilidad relacionada con el software.
Diseño de Interfaz y Lógica de Conectividad
El switch combina:
Cuatro puertos RJ45 Fast Ethernet para acceso a dispositivos locales
Un puerto SFP Fast Ethernet para enlace ascendente de fibra
Los puertos de cobre detectan automáticamente la velocidad, el dúplex y la polaridad del cableado, permitiendo la conexión directa a PLCs, sensores, RTUs, HMIs y controladores heredados.
La interfaz SFP soporta ópticas multimodo y monomodo, escalando desde enlaces cortos dentro del gabinete hasta conexiones de larga distancia de hasta 120 km.
Este diseño es muy adecuado para clústeres de dispositivos pequeños a medianos que deben extenderse mucho más allá de los límites de distancia del cobre.
Características de Manejo de Tráfico
El reenvío de paquetes se basa en una arquitectura de almacenamiento y reenvío, garantizando la integridad de los marcos y el cumplimiento de los protocolos.
Los mecanismos de control de flujo regulan automáticamente el tráfico durante la congestión:
IEEE 802.3x para enlaces full-duplex
Contrapresión para operación half-duplex
El suficiente búfer interno permite al switch absorber ráfagas de tráfico cortas de múltiples dispositivos sin pérdida de paquetes, incluso cuando el ancho de banda del enlace ascendente está limitado.
Fiabilidad Industrial y Tolerancia Ambiental
El IM-FS140FE está construido para operar donde los switches comerciales no pueden.
Su carcasa metálica proporciona protección IP40 contra polvo e impacto físico.
El diseño interno cumple con los requisitos de EMS industriales, proporcionando resistencia contra:
Descarga electrostática
Transitorios eléctricos rápidos
Interferencia conducida
El switch opera de manera fiable en un rango de temperatura de -40°C a +75°C y tolera alta humedad sin condensación.
Estas características permiten su despliegue en gabinetes de control, recintos de carretera, subestaciones e instalaciones semi-exteriores.
Entrada de Alimentación y Estrategia de Instalación
Una entrada de CC de amplio rango (12-52 V) permite la compatibilidad con buses de alimentación industriales y sistemas de respaldo.
La protección contra polaridad inversa minimiza los errores de instalación en campo.
El bajo consumo de energía soporta la operación sin ventilador y reduce el estrés térmico, extendiendo la vida útil.
La carcasa compacta y el diseño de montaje en carril DIN permiten una instalación rápida en paneles industriales con espacio limitado.
Dónde se utiliza típicamente el IM-FS140FE
Nodos de Agregación de Dispositivos de Campo
Recopila datos de múltiples PLCs, sensores o controladores y los reenvía a una red troncal de fibra en celdas de fabricación y áreas de proceso.
Sistemas de Transporte y Tráfico
Instalado en gabinetes de carretera o vías para conectar controladores de señales, detectores y equipos de monitoreo a sistemas de tráfico o ferrocarril centralizados.
Infraestructura de Energía y Servicios Públicos
Utilizado en subestaciones, estaciones de bombeo y plantas de tratamiento de agua para conectar equipos de campo distribuidos a través de fibra de larga distancia.
Sitios Industriales Hostiles
Adecuado para instalaciones mineras, petroquímicas y metalúrgicas donde el polvo, la vibración y el ruido eléctrico son inevitables.
Expansión de Fibra para Redes Heredadas
Extiende el alcance de los dispositivos Ethernet industriales basados en cobre al convertir múltiples conexiones locales en un único enlace de fibra de larga distancia.
Por qué existe este modelo
El IM-FS140FE cubre el espacio entre los convertidores ultra-minimalistas y los switches industriales totalmente gestionados.
Ofrece:
Mayor capacidad de dispositivos que los modelos básicos
Menor complejidad que los switches gestionados
Para redes industriales que necesitan conectividad de borde escalable sin sobrecarga operativa,
el IM-FS140FE es una opción práctica y estable.
¿Está gestionado?
R: No, esta serie no está gestionada.
Tenemos otra serie gestionada para su elección.
¿Qué método de instalación soporta?
R: Soporta montaje en carril DIN y en pared.
Si se requiere un kit de montaje especial, está bien, ya lo hemos gestionado antes.
¿Puede ayudar a escribir el contenido de la etiqueta?
R: Sí, por favor háganos saber si necesita poner su nombre de modelo/logotipo/descripción en la etiqueta.
El idioma estándar es inglés.
Si se trata de idiomas diferentes como coreano, italiano o ruso, simplemente envíe el formato exacto, lo copiaremos y pegaremos.
¿Puedo tener mi logotipo en el dispositivo?
R: Sí, somos un fabricante OEM.
Por favor, envíe su logotipo en formato PS/AI, nosotros nos encargaremos del resto.
¿Qué hay en la caja de embalaje?
R: Hay un dispositivo, espuma protectora, manual de usuario y tarjeta de garantía.
Para algunos modelos, habrá material adicional como cable de consola o soportes de montaje.
