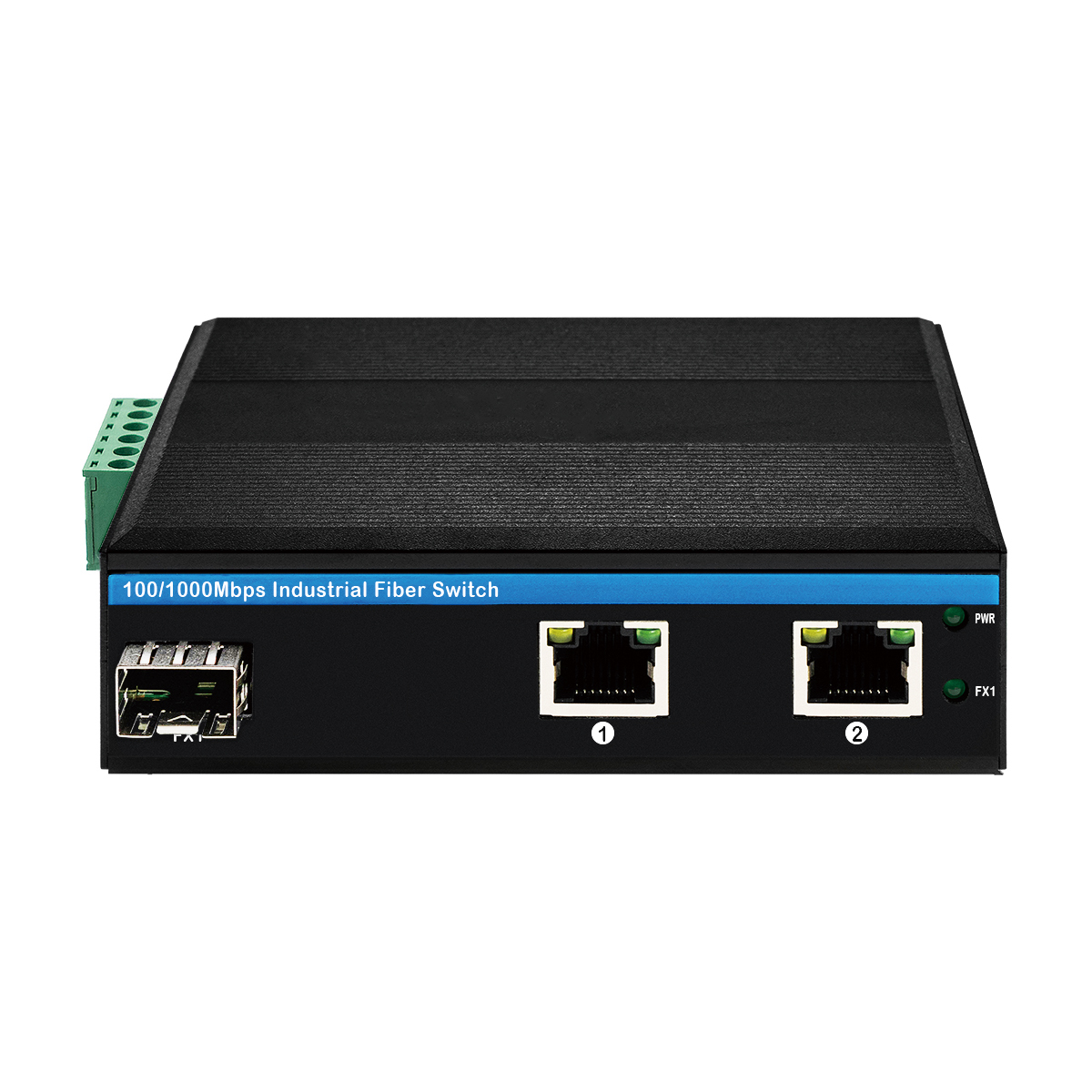

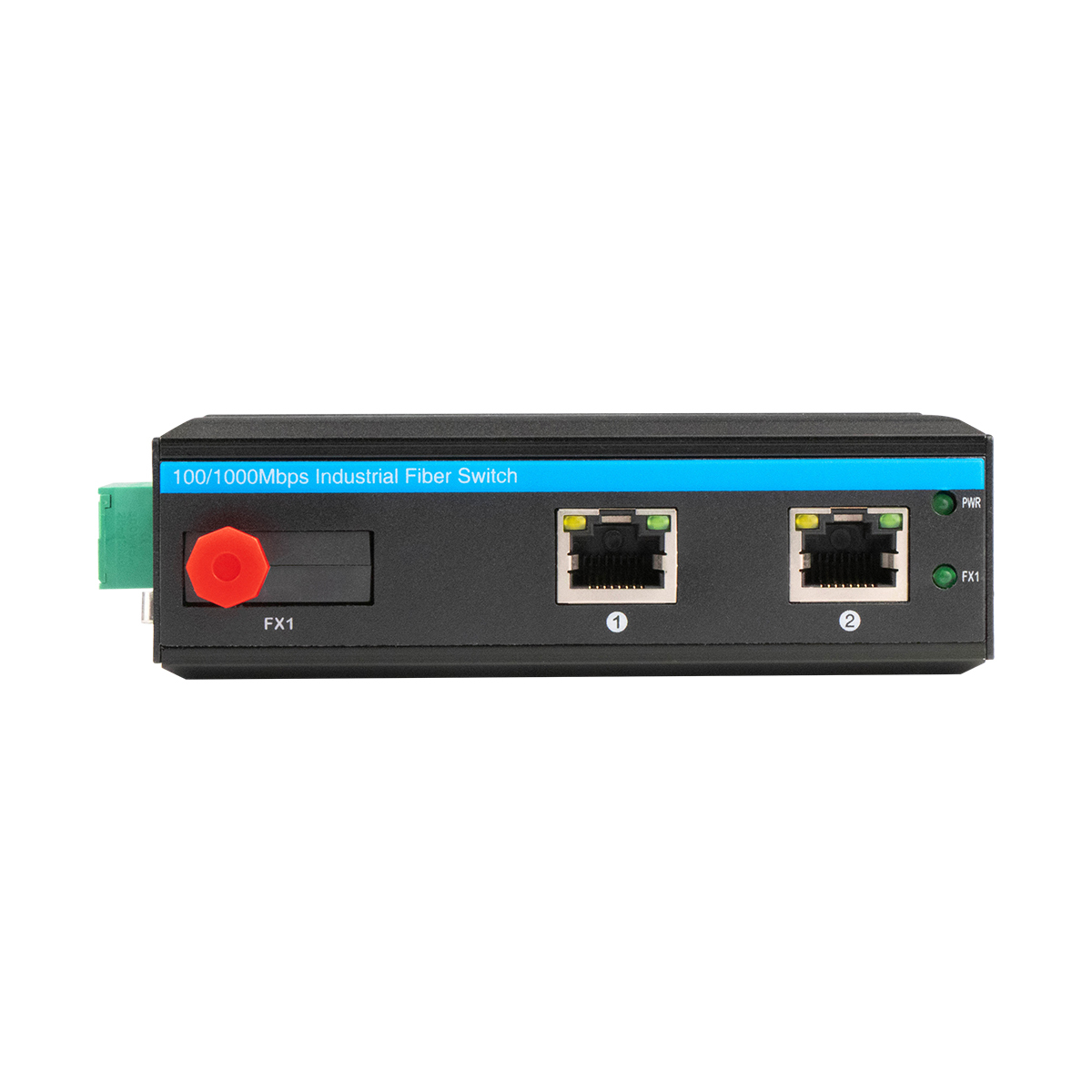

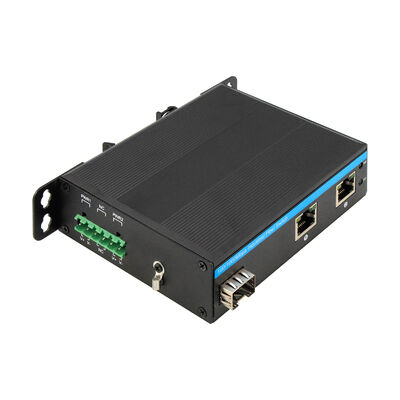

Conmutador de red de fibra óptica industrial de 10/100 Mbps
Datos técnicos
|
Nombre del producto
|
10/100Mbps Intercambio de fibra industrial ((1F+2TP)
|
|
Número de modelo.
|
Se aplicarán las siguientes medidas:
|
|
Puerto
|
1x100M Fibra SFP
SM: 1310nm/1550nm, 20Km; 1490nm/1550nm, 40 ~ 120Km
MM: 1310nm, 2Km; 850nm, 500 metros
2x10/100M UTP RJ45 ((Apoyar la detección automática MDI/MDIX)
Bloque de terminales de energía de 1x6-PIN
|
|
El Protocolo
|
Las condiciones de producción y de distribución de los productos incluidos en el presente anexo son las siguientes:
Las condiciones de los equipos de ensayo y de los equipos de ensayo se especifican en el anexo I.
|
|
Características de cambio
|
Modo de transmisión: almacenamiento y transmisión
El retraso en el envío: < 10 us
Ancho de banda del sistema: 0,6 Gbps (sin atascos de tráfico)
Tasa de reenvío: 0,4464Mmps
- ¿ Qué es eso?
Tamaño del buffer de paquetes: 1.75Mb
|
|
Medios de red
|
10BASE-T: CAT3, CAT4, CAT5 pareja retorcida sin blindaje ((≤ 100 m)
100BASE-TX: CAT5 o superior con par torcido blindado (≤ 100 m)
|
|
Los LEDs
|
Energía, fibra, red, PoE
PWR: Potencia
Fibra: FX1
En: transmisión es normal
Apagado: la transmisión no es normal (módulo óptico defectuoso o desconectado)
Color naranja de cobre: indicador PoE
En: PoE está funcionando
Desactivado: PoE no está funcionando o este es un dispositivo No-PoE
Verde cobre: indicador de velocidad
En: velocidad de transmisión es de 100 Mbps
Parpadeo: en transmisión
Apagado: desconectado o la velocidad de trabajo es de 10 Mbps
|
|
Consumo de energía
|
Carga total ≤ 5 W
|
|
Fuente de alimentación
|
Entrada DC12V~DC52V redundante, por lo general DC12V/DC24V/DC48V
Conexión inversa: soporte
|
|
Medio ambiente
|
Temperatura de trabajo: -40°C 75°C
Temperatura de almacenamiento: -40°C 85°C
Humedad de trabajo: 10%~90%, no condensante
Humedad de almacenamiento: 10%~95%, no condensante
|
|
Normas de la industria
|
ESD: IEC61000-4-2, contacto con el aire de ±15 KV, ±6 KV
EFT: IEC61000-4-4, generales ±6KV
La corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente
|
|
Certificación
|
El número de unidad de ensayo debe ser el número de unidad de ensayo de unidad de ensayo.
En el caso de los vehículos de las categorías A y B, el número de homologación de tipo deberá ser el siguiente:
En el caso de los vehículos de las categorías M1 y N2 y de los vehículos de las categorías M2 y N32022
El número de unidad de ensayo de la unidad de ensayo de la unidad de ensayo de la unidad de ensayo de ensayo de la unidad de ensayo de ensayo de la unidad de ensayo de ensayo de la unidad de ensayo de ensayo de ensayo de la unidad de ensayo de ensayo de ensayo de la unidad de ensayo de ensayo de ensayo de ensayo de la unidad de ensayo de ensayo de ensayo de ensayo de ensayo de ensayo.2020
La FCC: 47 CFR FCC Parte 15 Subparte B ((Clase B) ANSI C63.4: 2014
|
|
Información mecánica
|
Conchas: Conchas metálicas corrugadas, grado IP40
Dimensión: 114*93*35 mm
Método de montaje: montaje en barandillas o en paredes
Peso: 0,35Kg/0,45Kg ((Neto/bruto)
|
|
Garantización
|
3 años, soporte técnico de por vida
|
Lo que es
IM-FS120FE es un interruptor Ethernet industrial compacto y no administrado diseñado para una interconexión simple de dispositivos donde la fiabilidad importa más que la configuración.
Está diseñado para actuar como un puente de fibra a cobre en pequeñas redes industriales,la ampliación de la comunicación Ethernet desde dispositivos locales a redes de fibra de larga distancia sin introducir complejidad de gestión.
No hay interfaz de software, no hay proceso de configuración, y no hay curva de aprendizaje.
Una vez que se alimenta, comienza a reenviar el tráfico inmediatamente.
Esto lo hace ideal para sitios industriales donde las redes son fijas, el número de dispositivos es pequeño y se requiere un funcionamiento prolongado sin supervisión.
Qué conecta
El switch combina un puerto de fibra SFP de Ethernet rápido con dos puertos de cobre RJ45 de 10/100 Mbps.
La interfaz de fibra soporta una amplia gama de distancias ópticas, desde enlaces multimodo de corto alcance hasta conexiones monomodo de larga distancia de hasta 120 km, dependiendo del módulo óptico.
Los puertos de cobre negocian automáticamente la velocidad, el modo dúplex y MDI / MDIX, lo que permite la conexión directa a dispositivos industriales heredados sin cableado especial.
Juntos, este diseño permite una integración perfecta entre los dispositivos Ethernet a nivel de campo y las redes de fibra centralizadas.
Cómo maneja el tráfico
IM-FS120FE utiliza un mecanismo de conmutación de almacenamiento y reenvío, lo que garantiza que los paquetes dañados o no válidos se filtran antes de ser reenviados.
El control del caudal se aplica automáticamente:
IEEE 802.3x en modo doble completo
Contropressión en modo medio-duplex
Esto evita la pérdida de paquetes y mantiene la comunicación estable durante los estallidos de tráfico, incluso cuando los dispositivos conectados operan a diferentes velocidades.
El interruptor cumple plenamente con los estándares Fast Ethernet, lo que garantiza la compatibilidad con los controladores y sensores industriales existentes.
Cómo sobrevive a las condiciones industriales
El dispositivo está diseñado para un funcionamiento continuo en ambientes adversos.
Su robusta carcasa metálica proporciona protección IP40 contra el polvo y los impactos mecánicos.
Funciona de forma fiable en un amplio rango de temperaturas de -40°C a +75°C, con una tolerancia extendida durante el almacenamiento.
La protección eléctrica está incorporada en las interfaces Ethernet, incluida la resistencia a sobretensiones de alto nivel e inmunidad contra descargas electrostáticas e interferencias electromagnéticas.
Esto permite un funcionamiento estable cerca de maquinaria pesada, equipos eléctricos e instalaciones al aire libre.
Filosofía de la energía e instalación
El interruptor acepta una amplia entrada de voltaje de corriente continua (12 ¢ 52 V), por lo que es compatible con diversos sistemas de energía industrial.
La protección de polaridad inversa reduce el riesgo de errores de cableado durante la instalación.
El bajo consumo de energía mantiene la salida térmica mínima, apoyando el funcionamiento sin ventilador y una larga vida útil de los componentes.
Su factor de forma compacto y diseño de montaje DIN-rail permiten una fácil instalación dentro de gabinetes de control, recintos junto a la carretera y paneles industriales.
Lo que no hace (intencionalmente)
El IM-FS120FE no proporciona:
Interfaces de gestión de red
Opciones de configuración
Ajuste de firmware o control de políticas
Estas limitaciones son deliberadas.
Al eliminar la complejidad del software, el interruptor logra una mayor previsibilidad, menores requisitos de mantenimiento y una mayor estabilidad a largo plazo.
Está diseñado para funcionar continuamente, no para ser ajustado.
Donde es más adecuado
Redes de pequeños dispositivos industriales
Se utiliza para conectar PLC, sensores, controladores y equipos industriales básicos a bases de fibra en talleres, líneas de producción y sitios industriales compactos.
Sistemas de transporte y tráfico
Instalado en armarios de carretera, puntos de comunicación junto al ferrocarril y sistemas de control de tráfico donde la distancia de fibra y la resistencia ambiental son críticas.
Monitoreo de la energía y de los servicios públicos
Despliegados en subestaciones, instalaciones de tratamiento de agua y estaciones de monitoreo remoto para conectar dispositivos de campo a salas de control centrales a través de fibra.
Ambientes industriales difíciles
Adecuado para sitios mineros, petroquímicos y metalúrgicos donde el polvo, las temperaturas extremas y las interferencias eléctricas son comunes.
Extensión de fibra para Ethernet heredado
Extiende el alcance de los dispositivos industriales basados en cobre más allá de la limitación de 100 metros mediante la conversión de señales Ethernet a enlaces de fibra de larga distancia.
Por qué existe este modelo
IM-FS120FE no está diseñado para gestionar redes.
Está diseñado para mantenerlos conectados.
Para entornos industriales donde la simplicidad, durabilidad y larga vida útil son las verdaderas prioridades,
Este interruptor encaja naturalmente en la infraestructura.
