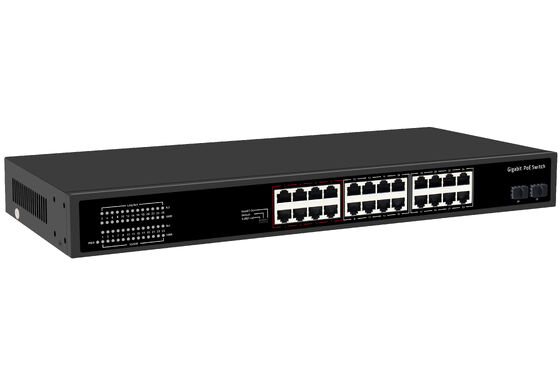

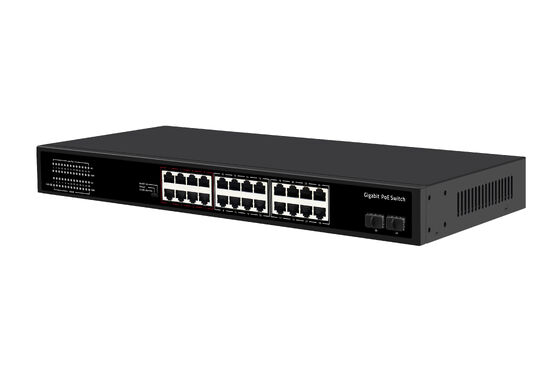

Olycom Switch de Red PoE de Fibra CCTV de 24 Puertos
Introducción
El Switch PoE Gigabit de 28 Puertos es una solución de red avanzada diseñada para conexiones perfectas a Ethernet 10/100/1000M.
Este dispositivo combina la transmisión de datos y el suministro de energía a través de cables Ethernet, facilitando la fácil instalación de dispositivos como teléfonos IP, puntos de acceso inalámbricos y cámaras de red. Al admitir los estándares IEEE802.3af/at, el Switch PoE puede detectar y proporcionar energía automáticamente a los dispositivos compatibles, haciendo que las configuraciones de red sean más eficientes.
Especificación
|
Interfaz E/S
|
|
Energía
|
CA 100-240V 50/60Hz
|
|
Ethernet
|
24 Puertos PoE Gigabit
2 puertos de enlace ascendente
2 puertos SFP Gigabit
|
|
Solución de Chipset
|
EN8850DH, RTL8238B
|
|
Rendimiento
|
|
Ancho de banda
|
56 Gbps
|
|
Tasa de reenvío de paquetes
|
41.644 Mpps
|
|
Caché de memoria
|
3 Mbits
|
|
Dirección MAC
|
8K
|
|
Marco Jumbo
|
9.6 Kbytes
|
|
Modo de transferencia
|
Almacenar y reenviar
|
|
MTBF
|
100000 horas
|
|
Estándar
|
|
Protocolo de red
|
IEEE802.3 (10Base-T)
IEEE802.3u (100Base-TX)
IEEE802.3ab (1000Base-TX)
IEEE802.3x (Control de flujo)
|
|
Protocolo PoE
|
IEEE802.3af (15.4W)
IEEE802.3at (30W)
|
|
Medio de red
|
10Base-T: Cat3, 4, 5 o superior UTP (≤100m)
100Base-TX: Cat5 o superior UTP (≤100m)
1000Base-TX: Cat5 o superior UTP (≤100m)
|
|
Certificado
|
|
Certificado de seguridad
|
CE, FCC, RoHS
|
|
Estándar ambiental
|
|
Entorno de trabajo
|
Temperatura de trabajo: -10~50°C
Temperatura de almacenamiento: -40~70°C
Humedad de trabajo: 10%~90%, sin condensación
Temperatura de almacenamiento: 5%~95%, sin condensación
|
|
Indicador de función
|
|
Indicador
|
PWR (Encendido), Luz Verde 1-28 (Enlace y Datos), Luz Amarilla 1-24, Botón LED PoE
|
|
PWR
|
Encendido: Alimentado
Apagado: Sin alimentación
|
|
Luz Verde 1-28 (Enlace y Datos)
|
Encendido: Enlace normal
Apagado: Enlace bloqueado
Parpadeando: Transmitiendo datos
|
|
Luz LED Máx. Potencia PoE
|
Apagado: indica que el uso de energía PoE es inferior al 90%
Parpadeando: indica que el uso de energía PoE es del 90% ≤ P ≤ 95%
Encendido: indica que la energía PoE se utiliza al 95%
|
|
Luz del interruptor DIP de modo
|
Encendido: Extensión activada
Apagado: Extensión desactivada
|
|
Luz Amarilla 1-24
|
Encendido: Suministro de energía PoE normal
Apagado: PoE no alimentado
|
|
Botón LED PoE
|
Selección de luz bicolor: verde por defecto (enlace de datos), luz amarilla de conmutación (PoE)
|
|
Interruptor DIP de extensión
|
APAGADO: modo común, todas las interfaces pueden comunicarse entre sí, la
distancia de transmisión es inferior a 100 metros, la tasa de transmisión es 10/100/1000M
adaptativa; el modo AI del puerto está deshabilitado
ENCENDIDO: modo de extensión de enlace, los puertos 17-24 fuerzan 10M, enlace 250M (habilita el watchdog PoE), el modo AI del puerto está habilitado;
|
|
Estructura Física
|
|
Tamaño de la estructura
|
Dimensiones del producto: 440*280*44mm
Dimensiones del paquete: 500*365*85mm
Peso neto del producto: 3.565KG
Peso bruto del producto: 4.264KG
|
|
Información de embalaje
|
Dimensiones del cartón: 520*445*385mm
Cantidad de embalaje: 5 piezas
Peso del embalaje: 22.3KG
|
|

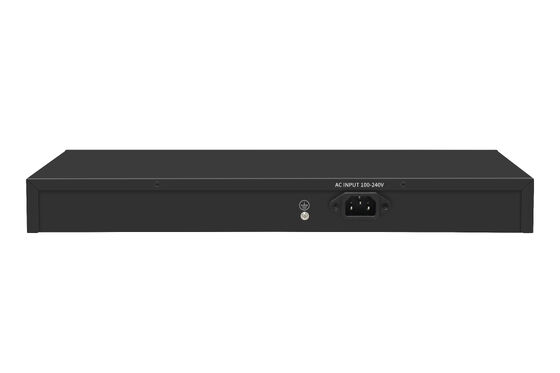

Voltaje de alimentación
|
Voltaje de entrada: CA 100-240 V 50-60Hz
Potencia de suministro: 52V /7.69A
|
|
potencia
|
Potencia de la placa no PoE: máximo 15W
Potencia PoE: máximo 380W
|
|
Lista de embalaje
|
Switch 1 PC, Cable de alimentación 1 PC, Manual de usuario 1 PC, Certificado 1 PC
|
Características
Este switch PoE cuenta con 24 puertos PoE gigabit junto con 2 puertos de enlace ascendente y 2 puertos SFP Gigabit.
Ofrece un sólido soporte para múltiples estándares Ethernet, asegurando una transmisión de datos fluida y de alta velocidad.
El dispositivo viene con funciones inteligentes como detección automática de energía, configuración de cero configuración y soporte para diferentes modos VLAN. También incluye protecciones contra sobretensiones eléctricas y descargas electrostáticas, garantizando la fiabilidad en diversos entornos.
Aplicaciones
Este switch PoE es perfecto para industrias que requieren soluciones de red de alto rendimiento, como los sectores de telecomunicaciones, educación, gobierno y seguridad.
Se utiliza en aplicaciones que van desde redes privadas de banda ancha hasta transmisión multimedia, ofreciendo la capacidad de transmitir simultáneamente señales de control, imágenes y datos.
La versatilidad del dispositivo también se extiende a la monitorización en tiempo real y las videoconferencias, garantizando una integración perfecta en diversos entornos de red.
