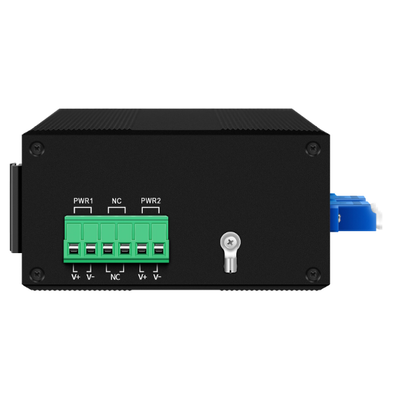

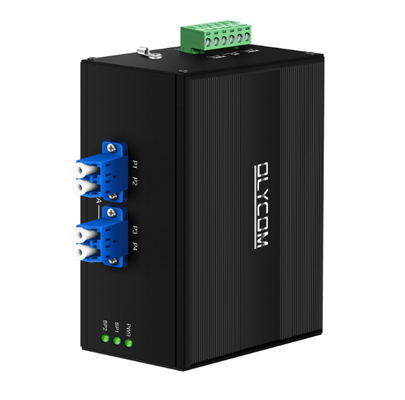

Modulo de interruptor de derivación de fibra de doble potencia con función de retraso inteligente DIP de entrada AC/DC DIN Rail

Unidad de desvío de fibra de doble potencia de Olycom AC/DC

• Diseñado como un protector de vías ópticas a prueba de fallos para infraestructuras de comunicación de fibra de alta densidad, esta unidad de derivación de fibra Olycom ofrece una coherencia,transmisión de señales ópticas ultraestables en escenarios operativos complejos. Integra circuitos de conmutación óptica independientes con arquitectura de alimentación de doble CA/CC, equipado con un interruptor de control de retraso DIP personalizable para adaptar flexiblemente las pruebas ópticas automatizadas,escenarios de vigilancia en tiempo real de la red y protección de los enlaces de emergencia.
• Cuando ocurren anomalías de energía o tiempo de inactividad del equipo, el módulo redirige automáticamente las señales de fibra a los canales de bypass para evitar la interrupción completa de la red.Su carcasa de metal de grado industrial compacto apoya la instalación de rieles DIN, perfectamente compatibles con los gabinetes de comunicaciones industriales, los marcos de distribución óptica de centros de datos y los sistemas de banco de pruebas ópticos,que sirve como un componente crítico de fiabilidad para mantener la transmisión ininterrumpida de datos por fibra.

Resumen del cambio de DIP

Esta unidad de derivación de fibra está equipada con una matriz de interruptores DIP de 8 posiciones exclusivamente dedicada al control de tiempo de retraso de encendido.

Cada interruptor corresponde a un parámetro de retraso fijo de 1 ¢ 8 minutos, ofreciendo una configuración manual de un solo clic sin software o controladores externos.

Es una característica de personalización básica diseñada para pruebas ópticas y escenarios de recuperación de red escalonados.

Lógico de trabajo básico

1. Por defecto de fábrica (todos los interruptores DIP apagados)
Cuando todos los interruptores permanecen en la posición OFF, el circuito del temporizador de retraso se desactiva completamente.el bypass de fibra cambia instantáneamente de nuevo a las rutas ópticas normales de trabajo con tiempo de espera cero, que se ajusta a la mayoría de las implementaciones de monitoreo de comunicaciones estándar que requieren una recuperación inmediata del enlace después de la recuperación de energía.

2. Actividad de retraso (interruptor único encendido, otros apagados)
Volte un interruptor DIP designado a ON para activar la función de cronometraje; cada posición se asigna a una duración de cuenta regresiva fija:
1-MIN DIP ON: mantener el estado de bypass durante 1 minuto antes de volver al canal óptico normal
2 minutos para encender: 2 minutos de retraso
3 minutos para encender: 3 minutos de retraso
4 minutos para encender: 4 minutos de retraso
5 minutos para encender: 5 minutos de retraso
6 minutos para encender: 6 minutos de retraso
7 minutos para encender: 7 minutos de retraso
8 minutos para encender: 8 minutos de retraso

3Secuencia de operación completa con retraso activado
Se produce un corte de energía → la unidad salta automáticamente para evitar la ruta óptica para mantener la fibra de la columna vertebral conectada
La fuente de alimentación se recupera → el temporizador comienza la cuenta regresiva por el valor DIP preestablecido
Durante la ventana de cuenta regresiva, el módulo permanece bloqueado en modo de bypass y no volverá al canal normal
Una vez que el tiempo preestablecido transcurre, el interruptor óptico vuelve automáticamente al modo de enrutamiento de señal estándar

Reglas de uso clave

Solo gire un interruptor DIP único a ON a la vez; múltiples interruptores encendidos simultáneamente causarán un mal funcionamiento de la lógica de tiempo y un comportamiento de retraso indefinido.
Cualquier ajuste a los ajustes DIP solo surtirá efecto una vez que el dispositivo haya completado su ciclo de alimentación.
El temporizador se reinicia automáticamente si se corta de nuevo la energía durante la fase de cuenta regresiva.

Escenarios de aplicación para la función de retraso DIP

1Pruebas por lotes de componentes ópticos automatizados

Los ingenieros fijaron un retraso de 1 8 minutos para reservar tiempo suficiente para la calibración del instrumento, el muestreo de datos y el restablecimiento del equipo sin un cambio inesperado de la trayectoria óptica en medio de la prueba.

2. Recuperación de fallas de red en varias etapas
Para las redes de fibra a gran escala con múltiples dispositivos en cascada, los ajustes de retraso escalonados impiden el cambio simultáneo de trayectorias ópticas masivas que pueden desencadenar oleadas de señal transitorias o aleteos de enlace.

3. Mantenimiento de equipos en el lugar
Al reemplazar transceptores ópticos o nodos intermedios, los técnicos establecen un retraso más largo para mantener la conectividad de derivación en toda la ventana de mantenimiento sin reconfiguración manual.

4Sistemas de transmisión óptica industrial
La conmutación con tiempo estable evita el cambio frecuente de la trayectoria óptica causado por caídas momentáneas de potencia en entornos de energía dura en fábricas, energía y tránsito ferroviario.

Características clave

1- Rendimiento óptico superior.
Se jacta de una pérdida de inserción muy baja y una atenuación mínima de la señal inducida por longitud de onda/temperatura/polarización,combinado con una excelente supresión de la transmisión transversal para eliminar la interferencia de la señal entre los canales de fibraLas versiones de fibra multimodo y monomodo satisfacen las demandas de transmisión de señal óptica de banda completa.


2Control de retraso de tiempo flexible
Interruptor DIP integrado de varias velocidades con modos de retraso ajustables de 1 ′ 8 minutos; por defecto de fábrica desactiva la función de retraso para el cambio instantáneo,permitir el tiempo de activación personalizado para flujos de trabajo de pruebas ópticas automatizados.


3. Entrada redundante de doble potencia
soporta acceso dual de potencia de amplio alcance 12 ′52 VDC y 110 ′240 VAC con protección de polaridad inversa incorporada,evitar eficazmente que los desajustes de la fuente de alimentación dañen los componentes ópticos y eléctricos internos.


4- Una adaptabilidad industrial sólida
Amplio rango de temperatura de funcionamiento de -20°C a 70°C, cubierta metálica a prueba de polvo IP40,una larga vida útil superior a 100 millones de ciclos de conmutación y una velocidad de conmutación de señal rápida ≤ 10 ms para una operación industrial continua a largo plazo.


5. Compacto y fácil de desplegar
Puertos de fibra LC estándar y conectores de alimentación de terminales industriales; el diseño de montaje de rieles DIN ahorra espacio en el gabinete, es perfectamente compatible con sistemas de comunicación de fibra integrada de alta densidad.

Dimensión
